Bộ xử lý hình ảnh HD-VP210H là một bộ xử lý video ba trong một, tích hợp bộ xử lý video truyền thống, 2 cổng mạng Gigabit đầu ra và chức năng phát lại từ USB. Thiết bị này không chỉ đơn giản hóa việc lắp đặt, mà còn nâng cao độ tin cậy của sản phẩm.
HD-VP210H hỗ trợ 5 kênh đầu vào tín hiệu đồng bộ và 1 kênh đầu vào USB, phù hợp sử dụng trong khách sạn, trung tâm thương mại, phòng họp, triển lãm, studio và các sự kiện cần phát nội dung đồng bộ. Ngoài ra, thiết bị còn hỗ trợ đầu vào/đầu ra điểm-điểm, giúp màn hình LED hiển thị hình ảnh sắc nét hơn, chi tiết hơn.
Đặc điểm nổi bật của bộ xử lý hình ảnh HD-VP210H
Đầu vào
- Hỗ trợ 2 kênh HDMI, 1 kênh DVI, 1 kênh VGA, 1 kênh CVBS, có thể chuyển đổi linh hoạt.
- 1 kênh đầu vào USB, hỗ trợ phát trực tiếp video và hình ảnh ở nhiều định dạng phổ biến trong thư mục gốc của USB, hỗ trợ phát video độ phân giải lên đến 1080P Full HD.
- Hỗ trợ 1 kênh đầu vào âm thanh TRS 3.5mm (chuẩn 2 kênh) và âm thanh HDMI.
Đầu ra
- 2 cổng mạng Gigabit tiêu chuẩn, có thể kết nối trực tiếp với thẻ nhận.
- Khả năng điều khiển tối đa 1,3 triệu điểm ảnh, hỗ trợ tối đa 3840 pixel theo chiều ngang và 2500 pixel theo chiều dọc.
- 1 kênh đầu ra âm thanh TRS 3.5mm (chuẩn 2 kênh).
Tính năng nổi bật
- Hỗ trợ phát lại từ USB, cắm vào là sử dụng ngay.
- Hỗ trợ chuyển đổi giới hạn và xuất toàn màn hình.
- Hiển thị hình ảnh theo từng điểm ảnh thực tế (pixel-to-pixel).
- Hỗ trợ tải không theo hình chữ nhật, linh hoạt theo nhu cầu sử dụng.
- Hỗ trợ chuyển đổi, cắt và thu phóng tín hiệu video theo ý muốn.
- Cho phép lưu và gọi nhanh 16 chế độ hiển thị.
- Hỗ trợ điều chỉnh độ sáng và nhiệt độ màu.
- Tích hợp giao thức điều khiển RS232, có thể kết nối với hệ thống điều khiển trung tâm.
- Hỗ trợ Wi-Fi với ba chế độ: Station mode, AP mode, Wi-Fi station + AP mode.
- Điều khiển không dây qua ứng dụng di động.
- Hỗ trợ điều khiển từ xa bằng hồng ngoại (tùy chọn).

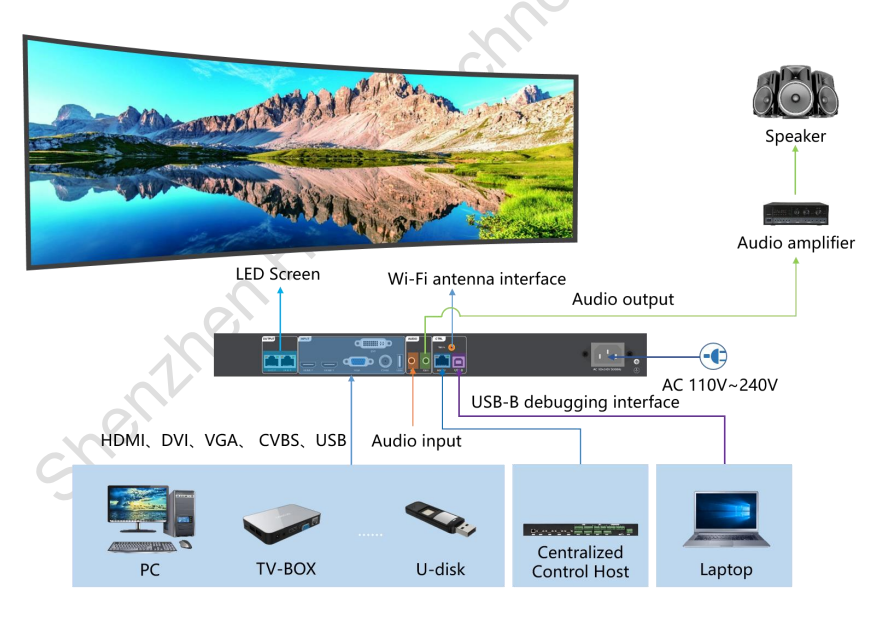

Sơ đồ kết nối bộ xử lý hình ảnh HD-VP210H

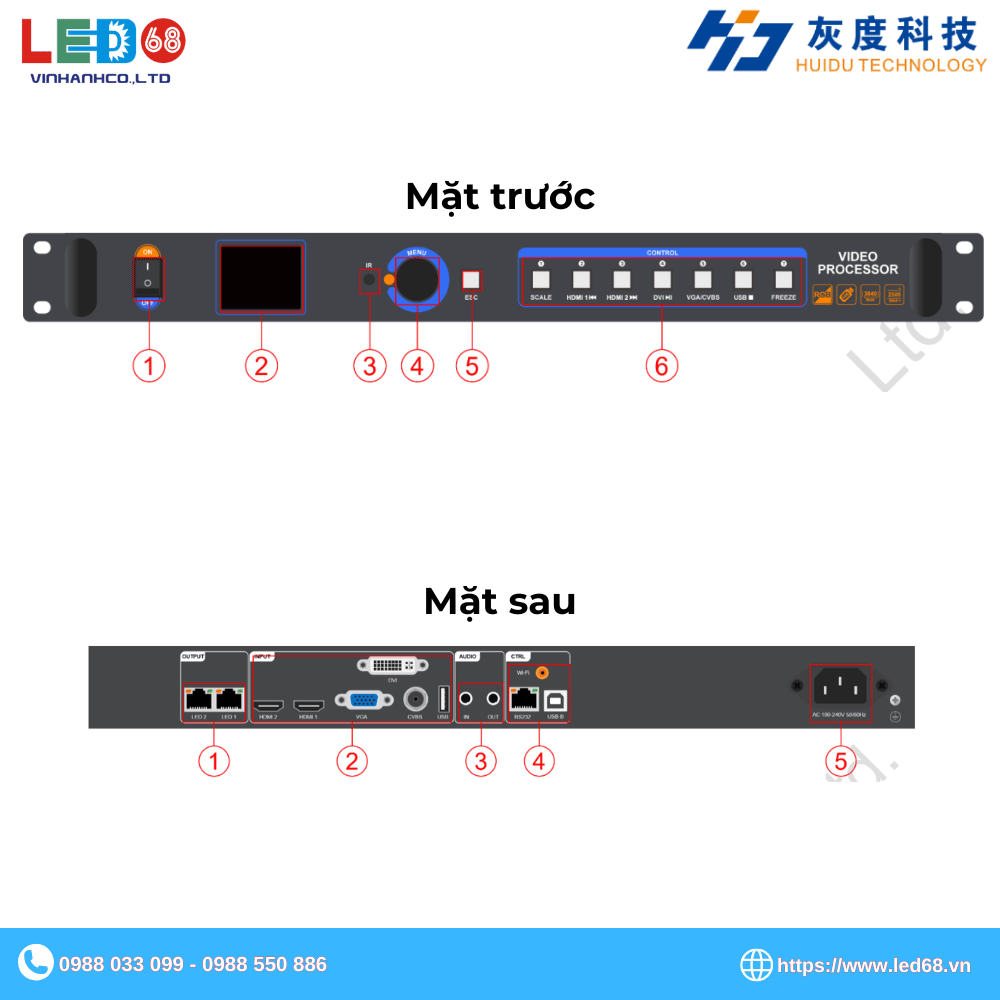

Giao diện bộ xử lý hình ảnh HD-VP210H
Mặt trước HD VP210H
| STT |
Nút |
Chức năng |
| 1 |
Công tắc nguồn |
Điều khiển nguồn AC đầu vào |
| 2 |
Màn hình LCD |
Hiển thị menu, thông số màn hình và thông tin gỡ lỗi |
| 3 |
Cảm biến hồng ngoại (IR) |
Nhận tín hiệu từ điều khiển từ xa hồng ngoại |
| 4 |
MENU |
- Nhấn núm để vào menu phụ hoặc xác nhận lựa chọn |
| - Xoay núm để chọn mục menu hoặc điều chỉnh tham số |
| 5 |
ESC |
Phím thoát/trở lại |
| 6 |
SCALE |
Nút chuyển đổi giữa chế độ hiển thị một phần hoặc toàn màn hình |
| HDMI1 |
Chọn tín hiệu HDMI để phát / Phát chương trình trước trên USB |
| HDMI2 |
Chọn tín hiệu HDMI để phát / Phát chương trình tiếp theo trên USB |
| DVI |
Chọn phát tín hiệu DVI / Phát hoặc tạm dừng chương trình từ USB |
| VGA/CVBS |
Chọn phát tín hiệu VGA hoặc CVBS |
| USB |
Chọn phát chương trình từ USB / Dừng phát chương trình từ USB |
| FREEZE |
Đóng băng hình ảnh chỉ với một nút nhấn |
Mặt sau HD VP210H
1. Giao diện đầu vào
| STT |
Tên giao diện |
Số lượng |
Mô tả |
| 2 |
USB |
1 |
Giao diện đầu vào USB2.0, hỗ trợ phát video và hình ảnh từ USB. |
| - Định dạng video: mp4, avi, mpg, mkv, mov, vob, rmvb |
| - Mã hóa video: MPEG4, MPEG_SD/HD, H.264, FLV |
| - Định dạng hình ảnh: jpg, jpeg, png, bmp |
| - Độ phân giải tối đa: 1920×1080@30Hz |
| HDMI |
2 |
Giao diện đầu vào HDMI (chuẩn HDMI-A), tương thích ngược với HDMI 1.4. |
| - Chuẩn tín hiệu: HDMI 1.4 |
| - Độ phân giải: VESA chuẩn, tối đa 1920×1080p@60Hz |
| - Hỗ trợ âm thanh đầu vào |
| CVBS |
1 |
Giao diện đầu vào CVBS (chuẩn BNC), hỗ trợ tín hiệu PAL/NTSC. |
| - Chuẩn tín hiệu: 1Vpp±3db (0.7V Video + 0.3V Sync), 75 ohm |
| - Độ phân giải: 480i, 576i |
| DVI |
1 |
Giao diện đầu vào DVI-I, tương thích ngược với DVI1.0. |
| - Chuẩn tín hiệu: DVI1.0 |
| - Độ phân giải: VESA chuẩn, tối đa 1080p |
| VGA |
1 |
Giao diện đầu vào VGA (chuẩn DB15), hỗ trợ độ phân giải VESA chuẩn. |
| - Chuẩn tín hiệu: R, G, B, Hsync, Vsync: 0 đến 1Vpp±3dB |
| - Mức đen: 300mV, Sync-tip: 0V, 75 ohm |
| - Độ phân giải tối đa: 1920×1080p@60Hz |
| 3 |
AUDIO IN |
1 |
Giao diện đầu vào âm thanh TRS 3.5mm hai kênh |
| 5 |
POWER SUPPLY |
1 |
AC 100 ~ 240V, 50/60Hz |
2. Giao diện đầu ra
| STT |
Tên giao diện |
Số lượng |
Mô tả |
| 1 |
Cổng mạng Gigabit |
2 |
Kết nối với thẻ nhận để truyền dữ liệu RGB. |
| - Mỗi cổng mạng điều khiển tối đa 650.000 điểm ảnh. |
| - Hỗ trợ kết nối thẻ đa chức năng. |
| 3 |
AUDIO OUT |
1 |
Giao diện đầu ra âm thanh TRS 3.5mm hai kênh, kết nối bộ khuếch đại âm thanh. |
3. Giao diện điều khiển
| STT |
Tên giao diện |
Số lượng |
Mô tả |
| 4 |
USB-B |
1 |
Kết nối máy tính để điều khiển và gỡ lỗi thiết bị. |
| Wi-Fi |
1 |
Kết nối ăng-ten Wi-Fi để tăng cường tín hiệu. |
| RJ45 |
1 |
Giao diện RJ45, kết nối với thiết bị điều khiển trung tâm. |
Đánh giá tổng quan bộ xử lý hình ảnh HD-VP210H
Bộ xử lý hình ảnh HD VP210H là một thiết bị ba trong một, tích hợp bộ xử lý video truyền thống, 2 cổng mạng Gigabit đầu ra và chức năng phát lại từ USB. Đây là một giải pháp tối ưu giúp đơn giản hóa quá trình lắp đặt, tăng tính ổn định, phù hợp với nhiều môi trường sử dụng như khách sạn, trung tâm thương mại, phòng họp, triển lãm, studio…
1. Thiết kế & Kết nối
- Thiết bị được trang bị 5 kênh đầu vào tín hiệu (HDMI, DVI, VGA, CVBS) và 1 kênh đầu vào USB, hỗ trợ đa dạng định dạng video và hình ảnh.
- Đầu ra gồm 2 cổng mạng Gigabit giúp truyền tải dữ liệu ổn định đến các tấm LED.
- Cổng âm thanh TRS 3.5mm cho cả đầu vào và đầu ra, đảm bảo khả năng truyền tải âm thanh chất lượng.
2. Hiệu suất & Chất lượng hiển thị
- Hỗ trợ phát lại video lên đến 1080p, đảm bảo hình ảnh sắc nét và trung thực.
- Hỗ trợ pixel-to-pixel, giúp hiển thị nội dung rõ ràng mà không bị méo hình.
- Chế độ hiển thị không giới hạn hình dạng (non-rectangular load), phù hợp với nhiều loại màn hình LED khác nhau.
- Hỗ trợ chuyển đổi, cắt và phóng to/thu nhỏ video linh hoạt, dễ dàng điều chỉnh khung hình theo nhu cầu.
3. Tính năng thông minh
- Hỗ trợ phát lại từ USB, giúp trình chiếu video và hình ảnh mà không cần nguồn phát bên ngoài.
- Hỗ trợ Wi-Fi, cho phép điều khiển không dây qua ứng dụng di động.
- 16 chế độ cài đặt sẵn, giúp người dùng có thể lưu trữ và gọi lại các cấu hình hiển thị một cách nhanh chóng.
- Hỗ trợ điều chỉnh độ sáng và nhiệt độ màu, đảm bảo hình ảnh luôn hiển thị tối ưu.
- Tương thích với điều khiển trung tâm qua RS232, giúp tích hợp vào hệ thống điều khiển chuyên nghiệp.
4. Ứng dụng thực tế của HD VP210H
Nhờ những tính năng mạnh mẽ và linh hoạt, HD VP210H phù hợp với nhiều ứng dụng khác nhau như:
- Sự kiện, hội nghị: Hiển thị nội dung trực tiếp với chất lượng cao.
- Quảng cáo trong trung tâm thương mại: Phát video và hình ảnh quảng cáo từ USB hoặc các nguồn phát khác.
- Triển lãm, showroom: Trình chiếu sản phẩm với hình ảnh rõ nét.
- Phòng họp, khách sạn: Hỗ trợ trình chiếu nội dung chuyên nghiệp.
LED68 - Nhà phân phối chính hãng bộ xử lý hình ảnh HD-VP210H
LED68 tự hào là nhà phân phối chính hãng bộ xử lý hình ảnh HD-VP210H – một thiết bị đa năng, hiệu suất cao, tích hợp nhiều tính năng hiện đại giúp tối ưu hóa hiển thị trên màn hình LED. Với khả năng phát lại USB, hỗ trợ Wi-Fi điều khiển không dây, cùng độ phân giải cao và linh hoạt trong chuyển đổi tín hiệu, HD-VP210H là lựa chọn lý tưởng cho các sự kiện, hội nghị, showroom, phòng họp và trung tâm thương mại.
Liên hệ ngay LED68 để nhận báo giá chi tiết và được tư vấn giải pháp màn hình LED phù hợp với nhu cầu của bạn!
