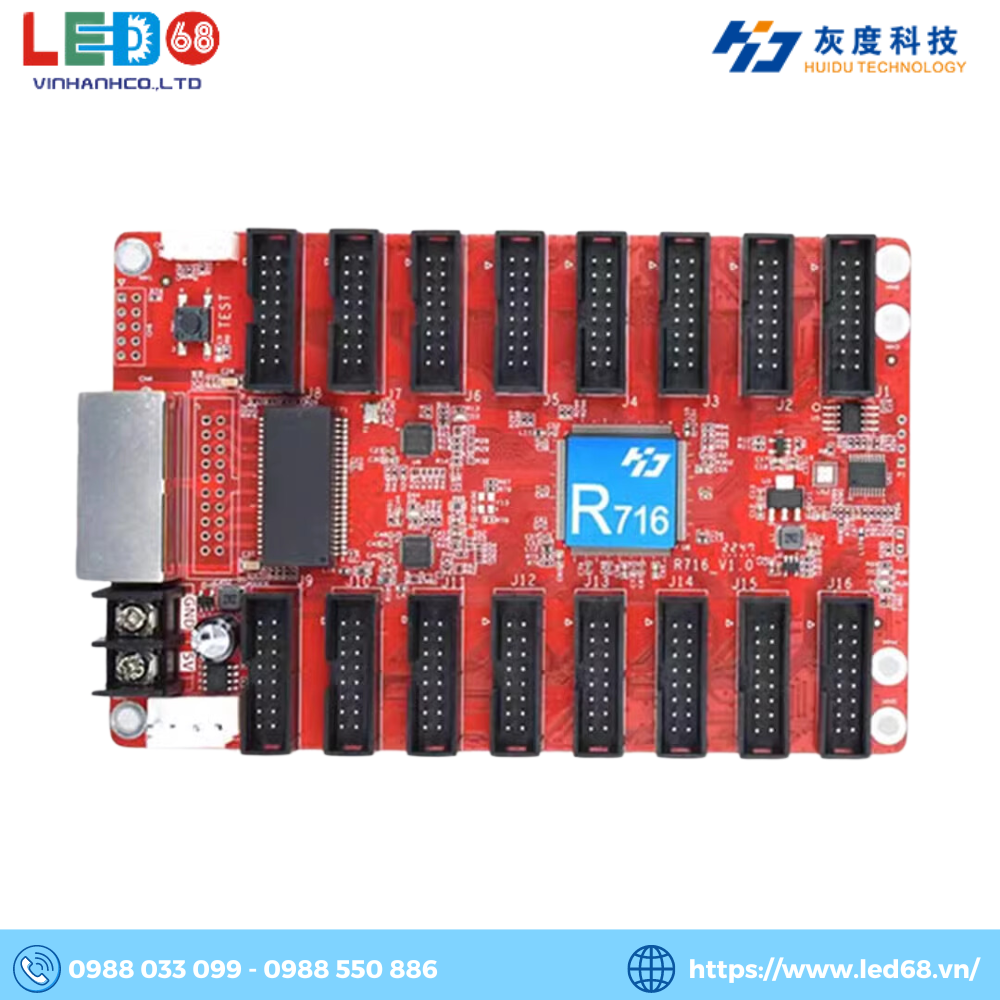

Card thu Huidu HD-R716 là một sản phẩm kỹ thuật cao cấp, được thiết kế để tối ưu hóa việc điều khiển và hiển thị các màn hình LED với độ phân giải cao. Đây là thiết bị không thể thiếu trong các hệ thống màn hình LED, bao gồm màn hình quảng cáo, màn hình sân khấu, và các ứng dụng hiển thị lớn khác. Với khả năng xử lý mạnh mẽ và các tính năng tiên tiến, HD-R716 đáp ứng được các yêu cầu khắt khe nhất của thị trường hiện nay. Dưới đây là chi tiết sản phẩm
Thông số chi tiết card thu HD R716
| Tính năng và Tham số |
Chi tiết |
| Với thẻ gửi |
Hộp gửi hai chế độ, thẻ gửi không đồng bộ, thẻ gửi đồng bộ, Bộ xử lý video dòng VP. |
| Loại module |
Tương thích với tất cả các loại mô-đun IC phổ biến, hỗ trợ hầu hết các module IC PWM. |
| Chế độ quét |
Hỗ trợ bất kỳ phương pháp quét nào từ tĩnh đến 1/128 quét. |
| Phương pháp giao tiếp |
Gigabit Ethernet |
| Phạm vi điều khiển |
Khả năng tải tối đa: 327,680 điểm ảnh (512*640), chip thông thường 160*1024, 256*640
Chip PWM 320*1024, 256*1280, 512*640.
Lưu ý: Khả năng tải thực tế phụ thuộc vào số cổng HUB/độ phân giải của module |
| Kết nối nhiều thẻ |
Thẻ nhận có thể được đặt ở bất kỳ thứ tự nào. |
| Tần số xám |
256~65536 |
| Cài đặt thông minh |
Một vài bước đơn giản để hoàn thành các cài đặt thông minh, thông qua bố trí màn hình để thiết lập bất kỳ sự sắp xếp nào của các bảng đơn vị màn hình. |
| Chức năng kiểm tra |
Chức năng kiểm tra màn hình tích hợp thẻ nhận, kiểm tra độ đồng đều của độ sáng màn hình và độ bằng phẳng của mô-đun hiển thị. |
| Khoảng cách truyền thông |
Cáp mạng Super Cat5, Cat6 trong vòng 80 mét. |
| Cổng |
Nguồn 5V DC*2, cổng Ethernet 1Gbps*2, HUB75E*16. |
| Điện áp đầu vào |
4.0V-5.5V |
| Công suất |
5W |

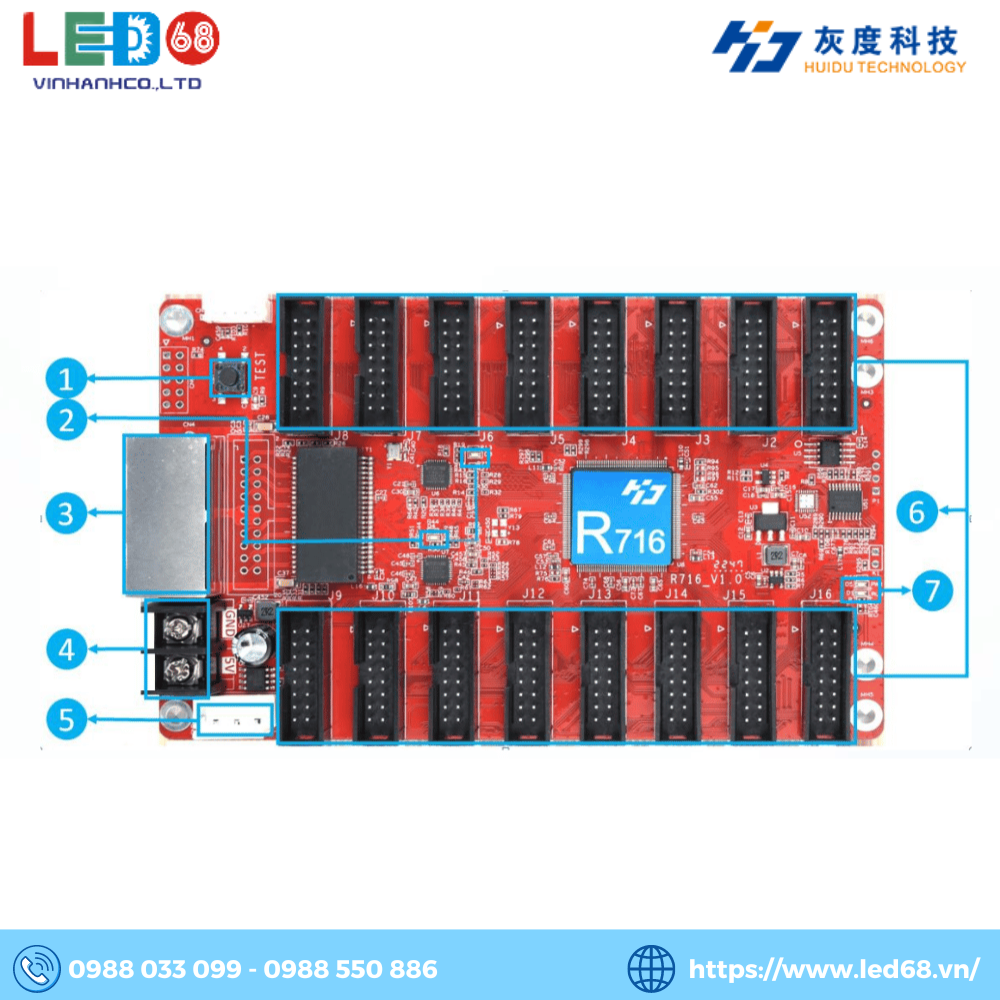

Mô tả giao diện card thu Huidu HD-R716
- Nút kiểm tra: Dùng để kiểm tra độ đồng đều độ sáng và độ phẳng của mô-đun hiển thị.
- Chỉ số mạng Gigabit: D3, D4 cho 2 cổng Ethernet Gigabit, không kết nối - luôn tắt, kết nối nhưng không hoạt động - luôn sáng, kết nối và hoạt động - nhấp nháy.
- Cổng Ethernet Gigabit: Dùng để kết nối với thẻ gửi hoặc thẻ nhận, hai cổng mạng này có thể hoán đổi.
- Giao diện nguồn: Có thể truy cập với điện áp DC từ 4.0V đến 5.5V.
- Cổng HUB75E: Kết nối với các mô-đun.
- Tín hiệu hoạt động
| Chỉ số |
Màu sắc |
Trạng thái |
Mô tả |
| PWR (D5) |
Xanh |
Luôn sáng |
Nguồn cung cấp bình thường. |
| RUN (D1) |
Xanh |
Nhấp nháy mỗi 2 giây |
Kết nối cáp Ethernet bất thường hoặc không có đầu vào nguồn video. |
| Nhấp nháy 4 lần mỗi 1 giây |
Thẻ nhận đang hoạt động bình thường. Đầu vào Ethernet có sẵn. |
| Nhấp nháy 5 lần trong 2,5 giây, và tắt 1,5 giây |
Thẻ nhận trong trạng thái bị khóa tham số. |

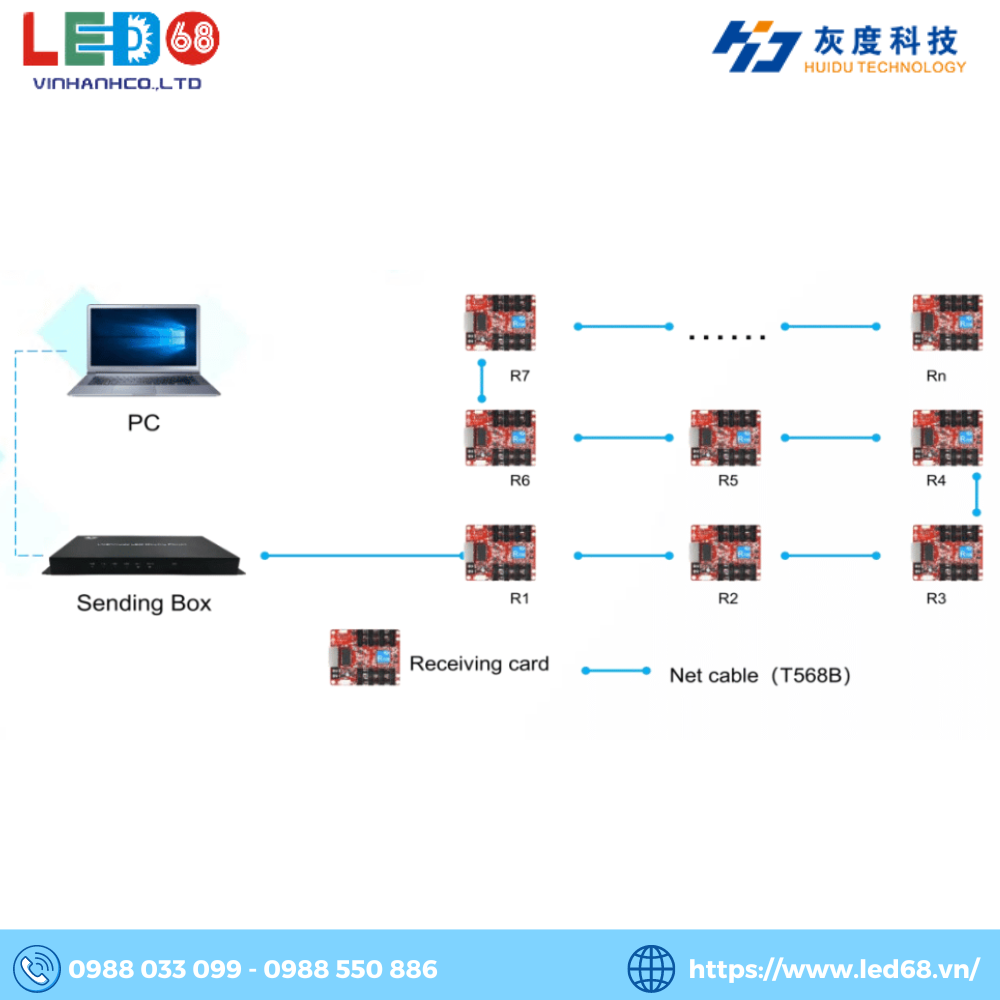

Sơ đồ kết nối - ứng dụng của card thu Huidu HD-R716
Nhận định về card thu Huidu HD-R716
Card thu Huidu HD-R716 được đánh giá cao về hiệu suất và tính năng. Với khả năng xử lý lên đến 327,680 điểm ảnh và hỗ trợ các chế độ quét từ tĩnh đến 1/128, HD-R716 mang lại hình ảnh sắc nét và mượt mà.
Đặc biệt, sản phẩm này tương thích với hầu hết các module IC PWM phổ biến, giúp dễ dàng tích hợp vào các hệ thống hiện có. Khả năng kết nối thông qua cổng Gigabit Ethernet đảm bảo tốc độ truyền tải dữ liệu nhanh chóng và ổn định.
Ngoài ra, tính năng kiểm tra màn hình tích hợp và cài đặt thông minh giúp người dùng dễ dàng quản lý và vận hành hệ thống màn hình LED.
Ứng dụng của Card thu Huidu HD-R716
Card thu HD-R716 có nhiều ứng dụng trong các hệ thống hiển thị LED:
-
Màn hình quảng cáo ngoài trời và trong nhà: Với khả năng xử lý hình ảnh cao và độ phân giải lớn, HD-R716 là lựa chọn lý tưởng cho các màn hình quảng cáo tại các khu vực công cộng, trung tâm thương mại và tòa nhà văn phòng.
-
Màn hình sân khấu và sự kiện: Sản phẩm này đảm bảo hình ảnh chất lượng cao, không bị giật lag, rất phù hợp cho các sự kiện trực tiếp, sân khấu biểu diễn và các buổi hòa nhạc.
-
Hệ thống hiển thị trong doanh nghiệp và hội nghị: Khả năng cài đặt thông minh và kiểm tra màn hình giúp HD-R716 dễ dàng sử dụng trong các phòng họp, hội nghị và các trình chiếu doanh nghiệp, nơi yêu cầu độ chính xác và ổn định cao.
-
Ứng dụng trong các không gian công cộng: Với khả năng truyền tải dữ liệu nhanh chóng và ổn định qua cáp mạng Cat5 hoặc Cat6, HD-R716 là giải pháp hiệu quả cho các hệ thống thông tin công cộng, nhà ga, sân bay và các trung tâm vận tải.
Một số lưu ý khi sử dụng card thu HD R716
- Để đảm bảo rằng card điều khiển được lưu trữ trong quá trình hoạt động bình thường, hãy đảm bảo rằng pin trên thẻ điều khiển không bị lỏng.
- Để đảm bảo hoạt động ổn định dài hạn của hệ thống, hãy cố gắng sử dụng điện áp nguồn tiêu chuẩn 5V.
- Nếu có bất cứ thắc mắc nào, hãy liên hệ tới cho nhà phân phối chính hãng của sản phẩm
LED68 - Nhà phân phối card thu HD R716 chính hãng
Card thu Huidu HD-R716 là một sản phẩm không thể thiếu trong lĩnh vực màn hình LED hiện đại. Với những tính năng ưu việt và khả năng ứng dụng rộng rãi, HD-R716 không chỉ đảm bảo chất lượng hiển thị vượt trội mà còn giúp đơn giản hóa quá trình cài đặt và bảo trì hệ thống. Đây là một lựa chọn hoàn hảo cho những ai đang tìm kiếm một giải pháp hiệu quả và tin cậy cho các dự án màn hình LED của mình.
Để sở hữu card thu HD R716 chính hãng (CO, CQ đầy đủ) với giá ưu đãi, quý khách hàng có thể liên hệ tại thông tin sau:
LED68 - Công ty TNHH Thương mại & Công nghệ Vĩnh Anh
