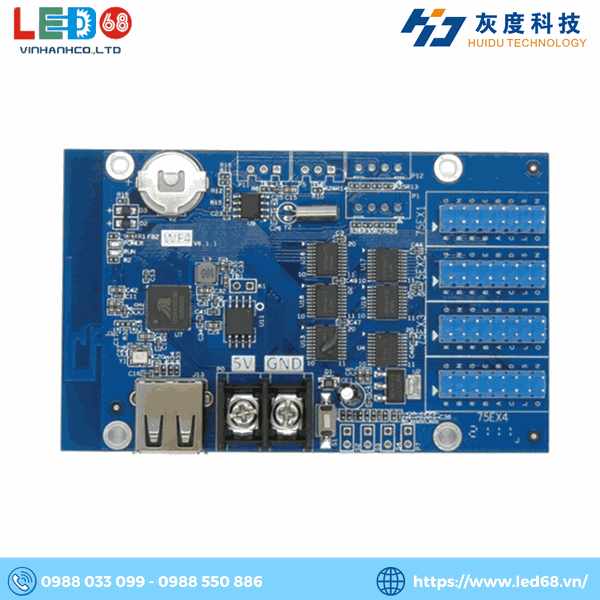

HD-WF4 là một giải pháp tiên tiến cho việc quản lý và điều khiển các màn hình LED full color trong nhà. Với khả năng kết nối Wi-Fi và USB, card HD-WF4 mang lại sự tiện lợi và linh hoạt cho người dùng. Đặc biệt, sản phẩm này phù hợp cho nhiều ứng dụng khác nhau như màn hình LED trên cửa, biển hiệu cửa hàng, màn hình gắn trên xe và nhiều dịp khác. Bài viết này sẽ đi sâu vào các thông số kỹ thuật và giao diện của card HD-WF4 để giúp bạn hiểu rõ hơn về sản phẩm.
Thông Số Kỹ Thuật Card HD-WF4
| Thông Số |
Mô Tả |
| Hỗ trợ Mô-đun |
Hỗ trợ mô-đun full color cổng HUB75, hỗ trợ IC bình thường và ICN2038. |
| Chế độ quét |
Hỗ trợ từ chế độ tĩnh đến 1/32S. |
| Phạm vi điều khiển |
768*128, rộng nhất 1280, cao nhất 256. |
| Cổng Giao tiếp |
Wi-Fi, U-Disk. |
| Dung lượng FLASH |
8M Byte. |
| Hỗ trợ RGB |
Mô-đun full color có thể hiển thị màu đỏ, xanh lá cây, xanh dương, vàng, tím, xanh lá cây, trắng. |
| Cấp độ xám |
8 cấp độ, hỗ trợ văn bản full color. |
| Số chương trình |
999 chương trình, hỗ trợ chuyển đổi chương trình bằng điều khiển từ xa qua Wi-Fi. |
| Số vùng |
20 vùng với khu vực riêng biệt và hiệu ứng đặc biệt và biên giới riêng biệt. |
| Hiển thị |
Văn bản, từng chữ hoạt hình, từng chữ 3D, Hình ảnh & Văn bản (Hình ảnh, SWF), Excel, Thời gian, Nhiệt độ, Thời gian, Đếm, Lịch âm lịch. |
| Chế độ chuyển đổi tự động |
Hỗ trợ thiết bị chuyển đổi theo thời gian. |
| Điều chỉnh độ sáng |
Hỗ trợ cài đặt độ sáng, cài đặt độ sáng theo thời gian. |
| Nguồn cung cấp |
Micro USB, tiêu chuẩn 5V. |
| Chứng nhận |
CE, FCC, RoHS. |

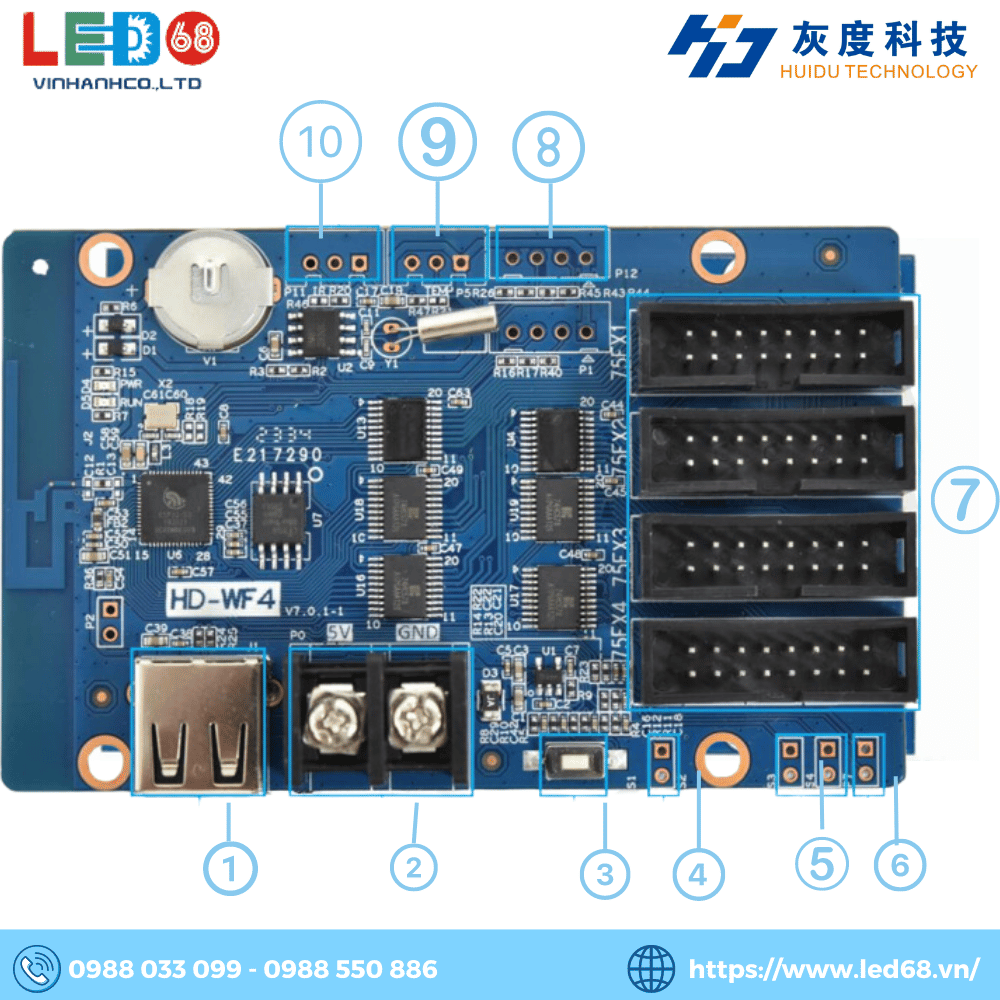

Mô Tả Giao Diện Card HD-WF4
| Số thứ tự |
Tên |
Mô tả |
| 1 |
Cổng USB |
Cập nhật chương trình bằng USB |
| 2 |
Đầu vào nguồn |
Kết nối với nguồn DC 5V |
| 3 |
Phím kiểm tra S1 |
Kiểm tra hiển thị, chọn nhiều trạng thái |
| 4 |
Cổng bàn phím S2 |
Kết nối công tắc điểm, chuyển sang chương trình tiếp theo, bắt đầu hẹn giờ, đếm cộng |
| 5 |
Cổng bàn phím S3, S4 |
S3: Kết nối công tắc điểm, chuyển sang chương trình trước đó, đặt lại hẹn giờ, đếm ngược. S4: Kết nối công tắc điểm, điều khiển chương trình, tạm dừng hẹn giờ, đặt lại đếm |
| 6 |
P7 |
Kết nối với cảm biến độ sáng để tự động điều chỉnh độ sáng của màn hình LED |
| 7 |
Cổng HUB |
HUB75, kết nối với mô-đun màn hình LED |
| 8 |
P12 |
Kết nối với cảm biến bụi |
| 9 |
P5 |
Kết nối với cảm biến nhiệt độ, hiển thị giá trị trên màn hình LED |
| 10 |
P11 |
Kết nối với đầu thu hồng ngoại và sử dụng với điều khiển từ xa |
Cổng USB
Cổng USB trên card HD-WF4 cho phép người dùng cập nhật chương trình một cách dễ dàng và nhanh chóng bằng USB. Đây là một tính năng tiện lợi, đặc biệt khi cần thay đổi nội dung hiển thị mà không cần kết nối trực tiếp đến máy tính.
Đầu Nối Nguồn
Đầu nối nguồn tiêu chuẩn 5V, chia sẻ với Micro-USB, có thể cung cấp điện trực tiếp cho mô-đun LED. Điều này đảm bảo rằng card điều khiển và mô-đun LED luôn nhận được nguồn điện ổn định, giúp hệ thống hoạt động trơn tru.
Nút Kiểm Tra
Nút kiểm tra trên card cho phép người dùng nhanh chóng chuyển đổi trạng thái kiểm tra màn hình. Đây là công cụ hữu ích để kiểm tra tình trạng hoạt động của màn hình LED và đảm bảo rằng tất cả các đèn LED đều hoạt động bình thường.
Các Cổng Kết Nối Khác
- S2: Kết nối công tắc điểm, chuyển đổi sang chương trình tiếp theo, bộ hẹn giờ bắt đầu, đếm cộng dồn.
- S3: Kết nối công tắc điểm, chuyển đổi sang chương trình trước đó, thiết lập lại bộ hẹn giờ, đếm ngược.
- S4: Kết nối công tắc điểm, điều khiển chương trình, tạm dừng bộ hẹn giờ, thiết lập lại đếm.
- P7: Kết nối cảm biến độ sáng, giúp điều chỉnh độ sáng màn hình theo điều kiện môi trường.
- Cổng HUB75E: Kết nối với màn hình LED, hỗ trợ truyền tải dữ liệu nhanh chóng và ổn định.
- P12: Kết nối cảm biến PM2.5 hoặc PM10, cung cấp thông tin về chất lượng không khí.
- P5: Kết nối cảm biến nhiệt độ, giúp hiển thị nhiệt độ môi trường trên màn hình LED.
- P11: Kết nối bằng hồng ngoại, hỗ trợ điều khiển từ xa.
Đánh Giá về card điều khiển HD-WF4
Card điều khiển HD-WF4 được thiết kế để đáp ứng nhu cầu hiển thị của nhiều loại màn hình LED khác nhau, từ quảng cáo trong nhà đến các màn hình trên phương tiện di chuyển. Khả năng hỗ trợ nhiều loại mô-đun LED full color, cùng với các cổng giao tiếp đa dạng, giúp sản phẩm trở nên linh hoạt và dễ dàng tích hợp vào nhiều hệ thống khác nhau.
Hiệu Suất Cao và Chi Phí Thấp
Card HD-WF4 nổi bật với hiệu suất cao nhưng chi phí thấp, phù hợp với ngân sách của nhiều doanh nghiệp. Với dung lượng FLASH 8M Byte và khả năng lưu trữ tới 999 chương trình, người dùng có thể thoải mái thay đổi và cập nhật nội dung hiển thị một cách linh hoạt.
Dễ Dàng Sử Dụng
Giao diện phần mềm của card HD-WF4 đơn giản và thân thiện với người dùng, giúp việc thao tác trở nên thuận tiện. Các chế độ hiển thị phong phú, từ văn bản, hình ảnh đến các hiệu ứng động, đáp ứng mọi nhu cầu hiển thị của khách hàng.
Độ Bền và Tính Ổn Định
Với chứng nhận CE, FCC, RoHS, card HD-WF4 đảm bảo tuân thủ các tiêu chuẩn an toàn và chất lượng quốc tế. Điều này mang lại sự yên tâm cho người dùng về độ bền và tính ổn định của sản phẩm trong suốt quá trình sử dụng.
Một Số Lưu Ý Khi Sử Dụng Card HD-WF4
- Bảo Quản Pin: Đảm bảo rằng pin trên thẻ điều khiển không bị lỏng để card điều khiển hoạt động bình thường.
- Điện Áp Nguồn: Sử dụng điện áp nguồn tiêu chuẩn 5V để đảm bảo hoạt động ổn định dài hạn của hệ thống.
- Hỗ Trợ Kỹ Thuật: Nếu có bất cứ thắc mắc nào, hãy liên hệ tới nhà phân phối chính hãng của sản phẩm để được hỗ trợ.
