HD W64A là một mạch điều khiển led ma trận WiFi tích hợp cổng USB, được sử dụng rộng rãi trong các màn hình biểu ngữ LED, biển hiệu cửa hàng, màn hình thông báo ngân hàng, màn hình công cộng thông tin cộng đồng,... Cùng tìm hiểu chi tiết sản phẩm
Thông số kỹ thuật HD W64A
| Thông số |
Giá trị |
| Khả năng tải |
Màu đơn: 1024W*256H (rộng nhất 4096, cao nhất 256 điểm ảnh)
3 màu: 512W*256H |
| Dung lượng FLASH |
8M Byte |
| Phương thức giao tiếp |
Wi-Fi (20 đến 35 mét mà không có tường), U-disk |
| Số lượng chương trình |
1000 |
| Số lượng khu vực |
Hỗ trợ tối đa 20 khu vực với vùng riêng biệt, hiệu ứng đặc biệt và viền riêng biệt. |
| Nội dung chương trình |
Hỗ trợ chạy văn bản, thời gian, đếm, số, hoạt ảnh, nhiệt độ và độ ẩm, excel, lịch truyền thống Trung Quốc, thời tiết ngoại tuyến. |
| Chế độ phát |
Phát theo thứ tự, chuyển đổi bằng nút, chuyển đổi bằng điều khiển từ xa hồng ngoại. |
| Chức năng đồng hồ |
1. Hỗ trợ lịch vĩnh viễn, đồng hồ analog, lịch âm lịch |
| 2. Hiển thị đếm lên và đếm xuống |
| 3. Phông chữ, kích thước phông chữ, màu sắc, vị trí, v.v. có thể được thiết lập tùy ý |
| 4. Hỗ trợ hiển thị nhiều múi giờ |
| Thiết bị mở rộng |
Cảm biến nhiệt độ, độ ẩm, điều khiển từ xa hồng ngoại, độ sáng, PM2.5/PM10, v.v. |
| Bật / tắt màn hình |
Hỗ trợ tự động bật / tắt màn hình theo thời gian |
| Điều chỉnh độ sáng |
Hỗ trợ 3 chế độ: điều chỉnh bằng tay, điều chỉnh tự động bằng cảm biến, điều chỉnh tự động theo thời gian. |
| Công suất sản phẩm |
3W |

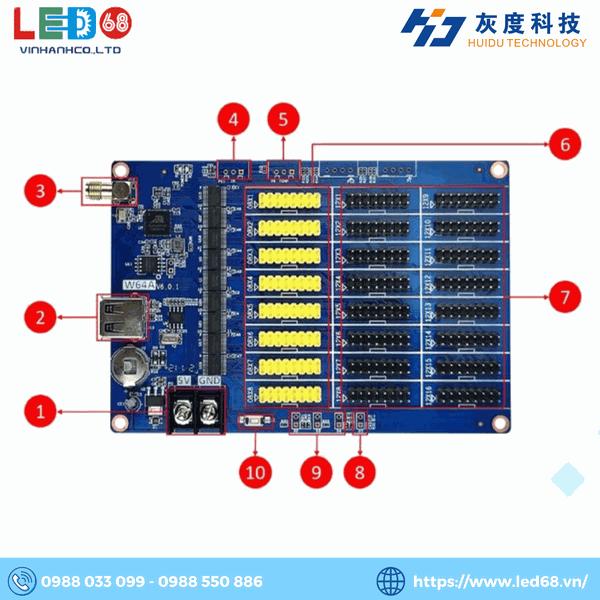

Mô tả giao diện HD-W64A
| Số |
Tên |
Mô tả |
| 1 |
Đầu nối nguồn |
Để kết nối nguồn 5V. |
| 2 |
Cổng USB |
Để cập nhật nội dung chương trình và cài đặt bằng USB. |
| 3 |
Cổng anten Wi-Fi |
Sử dụng để kết nối với anten Wi-Fi bên ngoài. |
| 4 |
Đầu nối điều khiển từ xa IR |
Để kết nối cảm biến điều khiển từ xa IR. |
| 5 |
P5 |
Để kết nối cảm biến nhiệt độ / độ ẩm. |
| 6 |
Cổng HUB08 |
Để kết nối màn hình LED với cổng HUB08. |
| 7 |
Cổng HUB12 |
Để kết nối màn hình LED với cổng HUB12. |
| 8 |
P7 |
Để kết nối cảm biến độ sáng, tự động điều chỉnh độ sáng. |
| 9 |
Các cổng chuyển đổi S2/S3/S4 |
S2 có thể được thiết lập là nút cho chương trình tiếp theo, bắt đầu hẹn giờ hoặc đếm thêm; S3 có thể được thiết lập là nút cho chương trình trước, đặt lại hẹn giờ hoặc đếm ngược; S4 có thể được thiết lập là nút cho điều khiển chương trình, tạm dừng thời gian, đặt lại đếm. |
| 10 |
Nút kiểm tra |
Để kiểm tra mô-đun LED. |

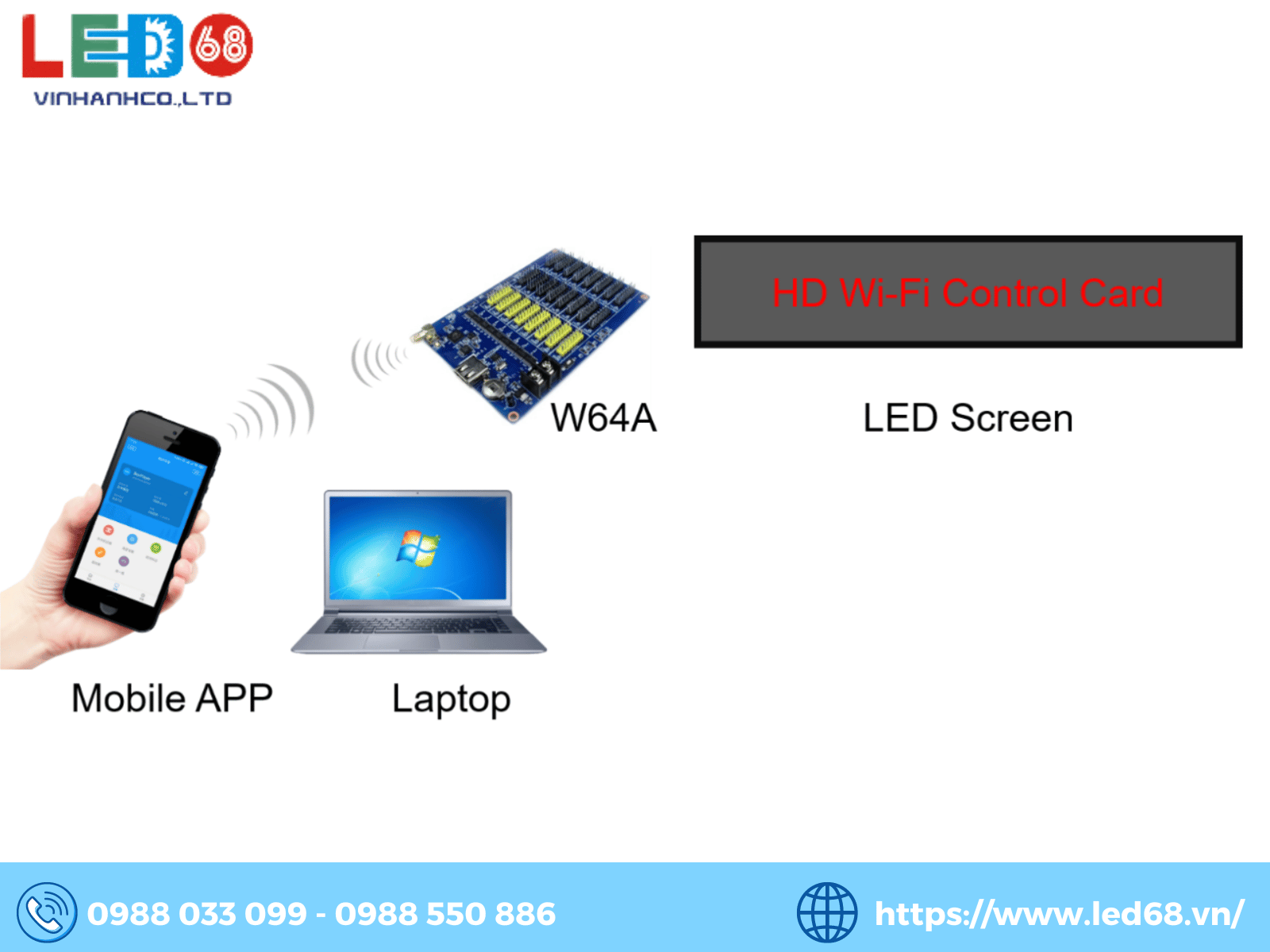

Sơ đồ hoạt động của Giao tiếp Wi-Fi HD W64A
Sau khi Wi-Fi kiểm soát thẻ, điện thoại di động và laptop có thể kết nối với điểm phát Wi-Fi của card điều khiển để gỡ lỗi hoặc cập nhật các chương trình.
Một số lưu ý khi sử dụng card HD W64A
- Để đảm bảo rằng card điều khiển được lưu trữ trong quá trình hoạt động bình thường, hãy đảm bảo rằng pin trên thẻ điều khiển không bị lỏng.
- Để đảm bảo hoạt động ổn định dài hạn của hệ thống, hãy cố gắng sử dụng điện áp nguồn tiêu chuẩn 5V.
