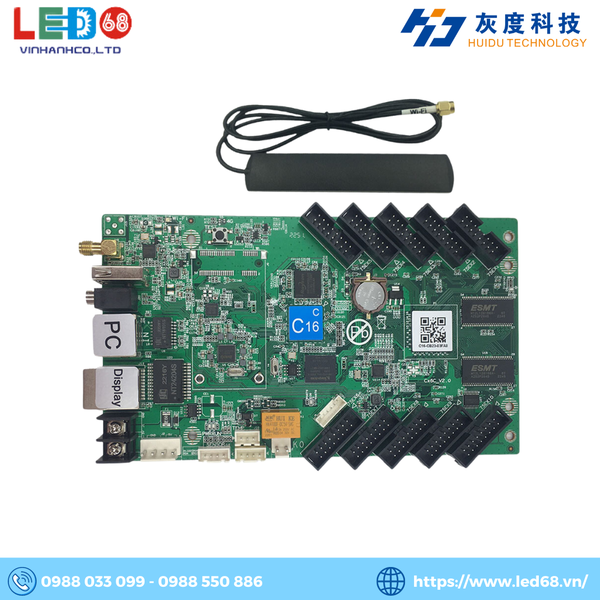

Mạch điều khiển LED ma trận Wifi Huidu HD-C16c có khả năng kết nối Wifi được sử dụng để điều khiển hoạt động của LED ma trận, cho phép bạn điều khiển màn hình LED ma trận từ xa bằng điện thoại thông minh hoặc máy tính bảng.
Đặc điểm và chức năng của mạch điều khiển LED ma trận Wifi Huidu HD C16c
| Tham số chức năng |
Chi tiết |
| Loại module |
Tương thích với module full màu và màu đơn trong nhà và ngoài trời
Hỗ trợ chip thông thường và chip PWM phổ biến |
| Chế độ quét |
Từ tĩnh đến chế độ quét 1/64 |
| Phạm vi điều khiển |
Tối đa 120.880 pixels (384*320), rộng nhất 8192 pixels, cao nhất 512 pixels |
| Gam màu |
256-65536 |
| Chức năng cơ bản |
Video, Hình ảnh, Gif, Văn bản, Văn phòng, Đồng hồ, Lịch trình, v.v.
Điều khiển từ xa, Nhiệt độ, Độ ẩm, Độ sáng, v.v. |
| Định dạng video |
Hỗ trợ giải mã video HD 1080P trên phần cứng, truyền trực tiếp mà không cần chuyển mã chờ đợi.
Đầu ra tần số khung hình 60Hz;
Định dạng AVI, WMV, MP4, 3GP, ASF, MPG, FLV, F4V, MKV, MOV, DAT, VOB, TRP, TS, WEBM, v.v. |
| Định dạng hình ảnh |
Hỗ trợ BMP, GIF, JPG, PNG, PBM, PGM, PPM, XPM, XBM, v.v. |
| Văn bản |
Chỉnh sửa văn bản, Hình ảnh, Word, Txt, Rtf, Html, v.v. |
| Tài liệu |
Định dạng văn bản DOC, DOCX, XLSX, XLS, PPT, PPTX, v.v. Office2007Document |
| Đồng hồ |
Đồng hồ cổ điển Analog, đồng hồ số, và đồng hồ với hình ảnh nền. |
| Âm thanh đầu ra |
Đầu ra âm thanh stereo kép. |
| Bộ nhớ |
Bộ nhớ Flash 4GB; Mở rộng không giới hạn bộ nhớ U-disk. |
| Giao tiếp |
Cổng mạng LAN Ethernet, mạng 4G (tùy chọn), Wi-Fi, USB. |
| Tương thích |
Tương thích với card thu HD R712, R501, R512, , |
| Nhiệt độ làm việc |
-20℃-80℃ |
| Cổng |
Input: 5V DC*1, RJ45 100 Mbps*1, USB 2.0*1, nút kiểm tra*1, cổng cảm biến*1, cổng GPS*1.
Output: RJ45 1Gbps*1, ÂM THANH*1 |
| Công suất |
8W |
Ưu điểm nổi bật của mạch điều khiển LED ma trận Wifi Huidu HD-C16c
- Kết nối Wifi: Cho phép bạn điều khiển màn hình LED ma trận từ xa bằng điện thoại thông minh hoặc máy tính bảng.
- Dễ sử dụng: Mạch có phần mềm đi kèm dễ sử dụng, cho phép bạn tạo và chỉnh sửa nội dung hiển thị trên màn hình LED ma trận.
- Nhiều hiệu ứng: Mạch hỗ trợ nhiều hiệu ứng ánh sáng đẹp mắt và ấn tượng.
- Kích thước nhỏ gọn: Mạch có kích thước nhỏ gọn, dễ dàng lắp đặt trong các không gian chật hẹp.
- Giá thành hợp lý: So với các loại mạch điều khiển LED ma trận Wifi khác, HD-C16c có giá thành hợp lý hơn.
- Bộ nhớ: 4GB, hỗ trợ mở rộng bộ nhớ bằng U-disk.
- Giải mã Video: Hỗ trợ giải mã video HD cứng, đầu ra tốc độ khung hình 60Hz.
- Độ phân giải: Hỗ trợ tối đa chiều rộng 8192 điểm ảnh, chiều cao 512 điểm ảnh.
- Cài đặt IP: Không cần thiết lập địa chỉ IP, tự động nhận dạng bằng ID điều khiển.
- Quản lý thống nhất: Quản lý nhiều màn hình LED thông qua Internet hoặc LAN.
- Ngõ ra âm thanh: Có cổng ra âm thanh chuẩn 3.5mm.
- Mở rộng mạng 4G (tùy chọn): Hỗ trợ thêm module mạng 4G để kết nối internet.
- Cổng HUB75E: Được trang bị 10 cổng HUB75E, có thể sử dụng cho một card nhận.
- Điều khiển nguồn từ xa: Hỗ trợ bật/tắt nguồn từ xa thông qua module relay.
Nhược điểm của mạch điều khiển LED ma trận Wifi Huidu HD-C16c
- Số lượng điểm ảnh: Mạch chỉ hỗ trợ điều khiển tối đa 120.000 điểm ảnh, phù hợp cho các màn hình LED ma trận có kích thước nhỏ và vừa.
- Độ sáng: Độ sáng tối đa của màn hình LED ma trận điều khiển bởi HD-C16c không cao, chỉ phù hợp cho sử dụng trong nhà.
Ứng dụng của mạch điều khiển LED ma trận Wifi Huidu HD-C16c
- Quảng cáo: Mạch HD-C16c được sử dụng để tạo ra các biển quảng cáo LED ma trận hiển thị thông tin, quảng cáo hoặc hình ảnh.
- Trang trí: Mạch này được sử dụng để trang trí nhà cửa, cửa hàng, quán bar và các không gian khác.
- Hiển thị thông tin: Mạch được sử dụng để hiển thị thông tin như thời gian, nhiệt độ, tin tức và thông báo.
- Giải trí: Mạch được sử dụng để tạo ra các màn hình LED ma trận hiển thị video, nhạc và các nội dung giải trí khác.
Phương thức kết nối sử dụng HD-C16c
- Kết nối Wifi: Kết nối mạch HD-C16c với mạng Wifi bằng điện thoại thông minh hoặc máy tính bảng.
- Cài đặt phần mềm: Cài đặt phần mềm điều khiển LED ma trận trên điện thoại thông minh hoặc máy tính bảng.
- Kết nối với mạch: Kết nối phần mềm với mạch HD-C16c.
- Tạo nội dung: Tạo nội dung hiển thị trên màn hình LED ma trận bằng phần mềm.
- Điều khiển: Điều khiển màn hình LED ma trận từ xa bằng điện thoại thông minh hoặc máy tính bảng.

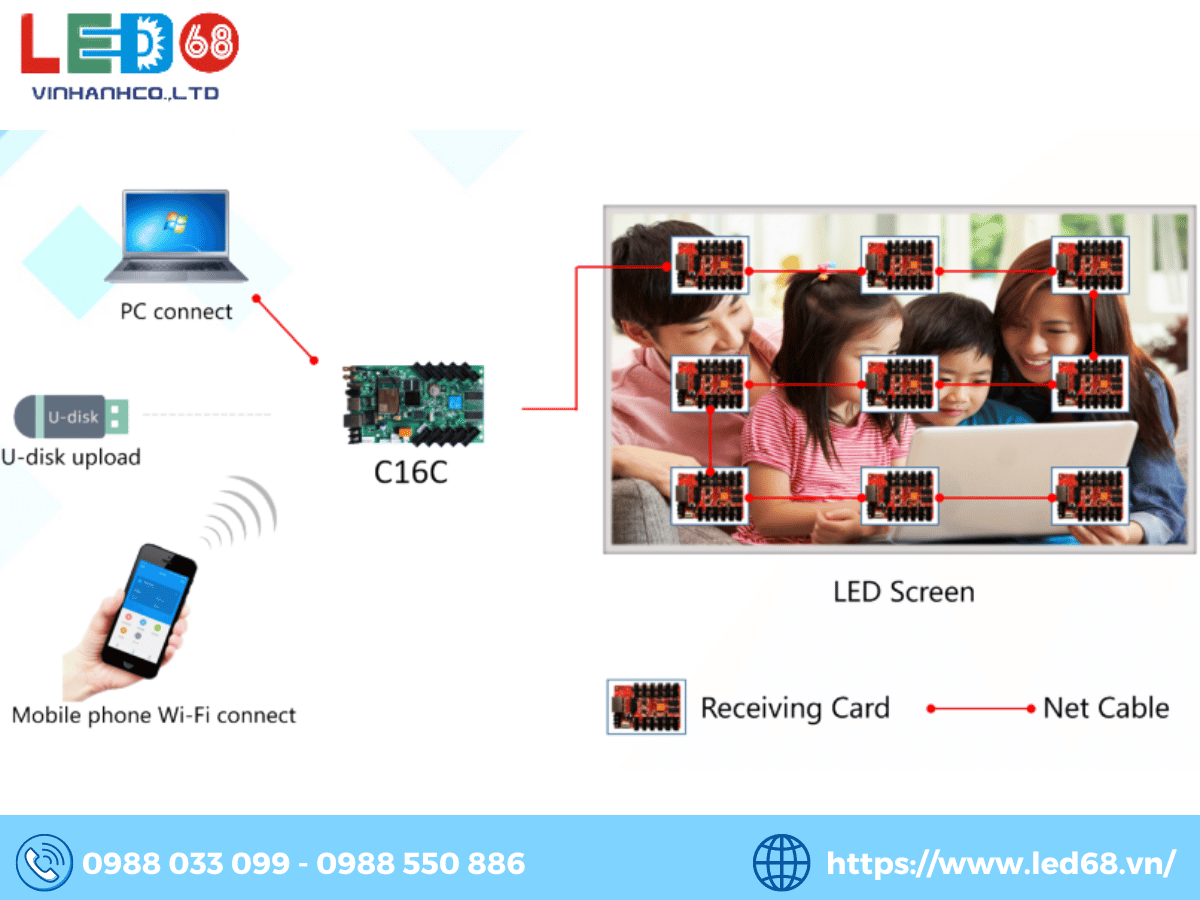

Mô tả chế độ điều khiển của Huidu HD-C16c
Quản lý thống nhất qua internet
Hộp phát có thể kết nối với internet thông qua mạng 4G (tùy chọn), kết nối cáp mạng hoặc Wi-Fi Bridge.
Điều khiển không đồng bộ một-một
Cập nhật chương trình thông qua kết nối cáp mạng, kết nối Wi-Fi hoặc ổ đĩa flash USB. Điều khiển LAN (nhóm) có thể truy cập vào mạng LAN thông qua kết nối cáp mạng hoặc Wi-Fi Bridge.

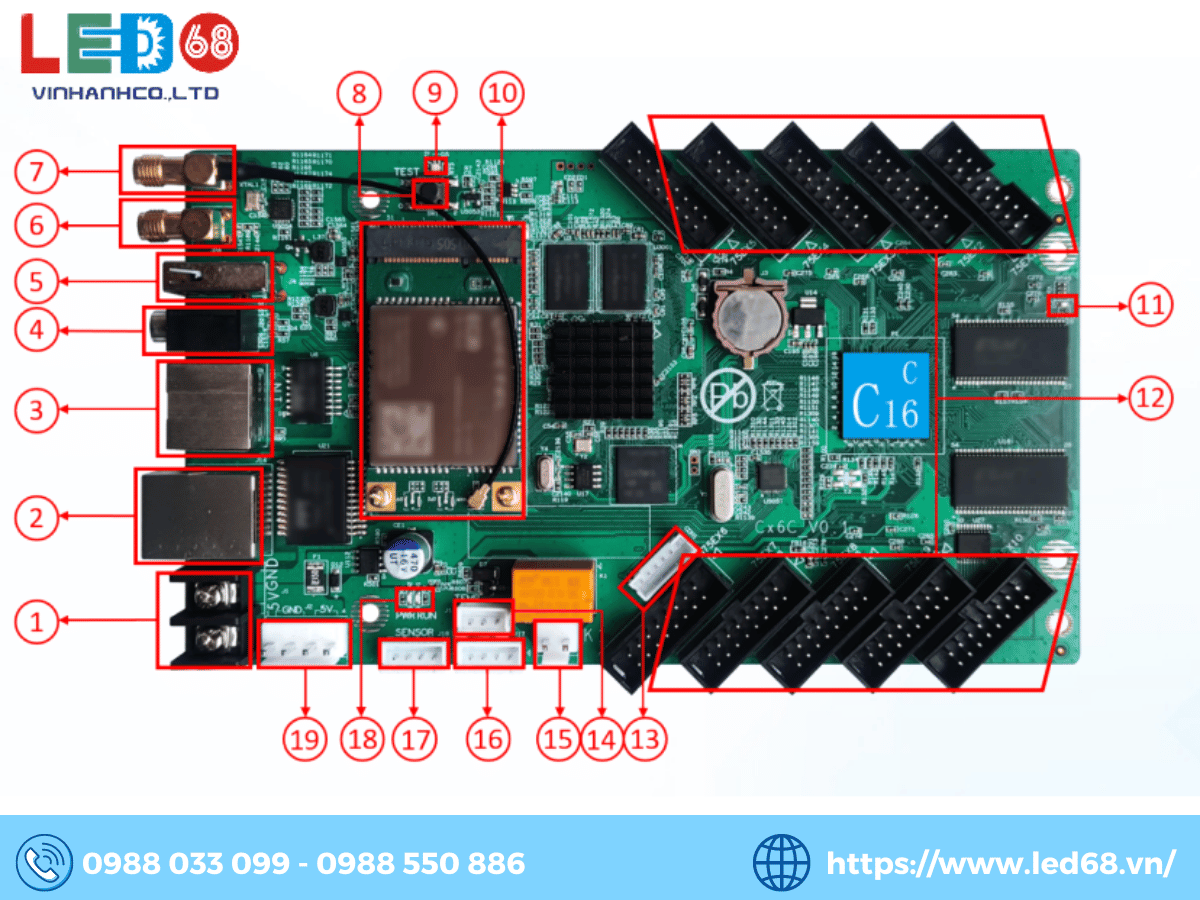

Mô tả - ghi chú các vị trí trên mạch điều khiển led ma trận wifi Huidu HD-C16c
- Cổng cấp nguồn: Kết nối nguồn cung cấp điện 5V DC.
- Cổng mạng đầu ra: Cổng mạng 1Gbps, kết nối với thẻ nhận.
- Cổng mạng đầu vào: Kết nối với máy tính hoặc bộ định tuyến.
- Cổng đầu ra âm thanh: Hỗ trợ đầu ra âm thanh stereo hai kênh tiêu chuẩn.
- Cổng USB: Kết nối với thiết bị USB, ví dụ như U-disk, ổ cứng di động di động, v.v.
- Cổng kết nối ăng-ten Wi-Fi: Kết nối với ăng-ten Wi-Fi bên ngoài.
- Cổng kết nối ăng-ten mạng 4G: Kết nối với ăng-ten mạng 4G bên ngoài (Tùy chọn).
- Nút kiểm tra: Kiểm tra màn hình LED.
- Đèn chỉ thị 4G: Hiển thị trạng thái mạng 4G.
- Cổng Mini PCIE: Kết nối với mô-đun mạng 4G cho điều khiển đám mây (Tùy chọn).
- Đèn chỉ thị trạng thái hiển thị: Trạng thái làm việc đang nhấp nháy.
- Cổng HUB75E: Kết nối với các module LED bằng cáp phẳng.
- Giao diện dự trữ, không định nghĩa.
- Cổng kết nối cảm biến nhiệt độ: Kết nối với cảm biến nhiệt độ và hiển thị giá trị thời gian thực.
- Cổng kết nối điều khiển relay: Cổng kết nối nguồn của relay.
- Cổng GPS: Kết nối với mô-đun GPS.
- Cổng kết nối cảm biến: Kết nối với bộ cảm biến S108 và S208.
- Đèn chỉ trạng thái hoạt động của bộ điều khiển: PWR là đèn báo trạng thái nguồn cung cấp điện, khi hoạt động bình thường, đèn sẽ luôn sáng, RUN là đèn báo trạng thái hoạt động, khi hoạt động bình thường, đèn sẽ nhấp nháy.
- Giao diện nguồn chống ngược dại: Giao diện nguồn điện 5V DC, với thiết kế chống ngược dại, có cùng chức năng như "1" Terminal 5V DC.

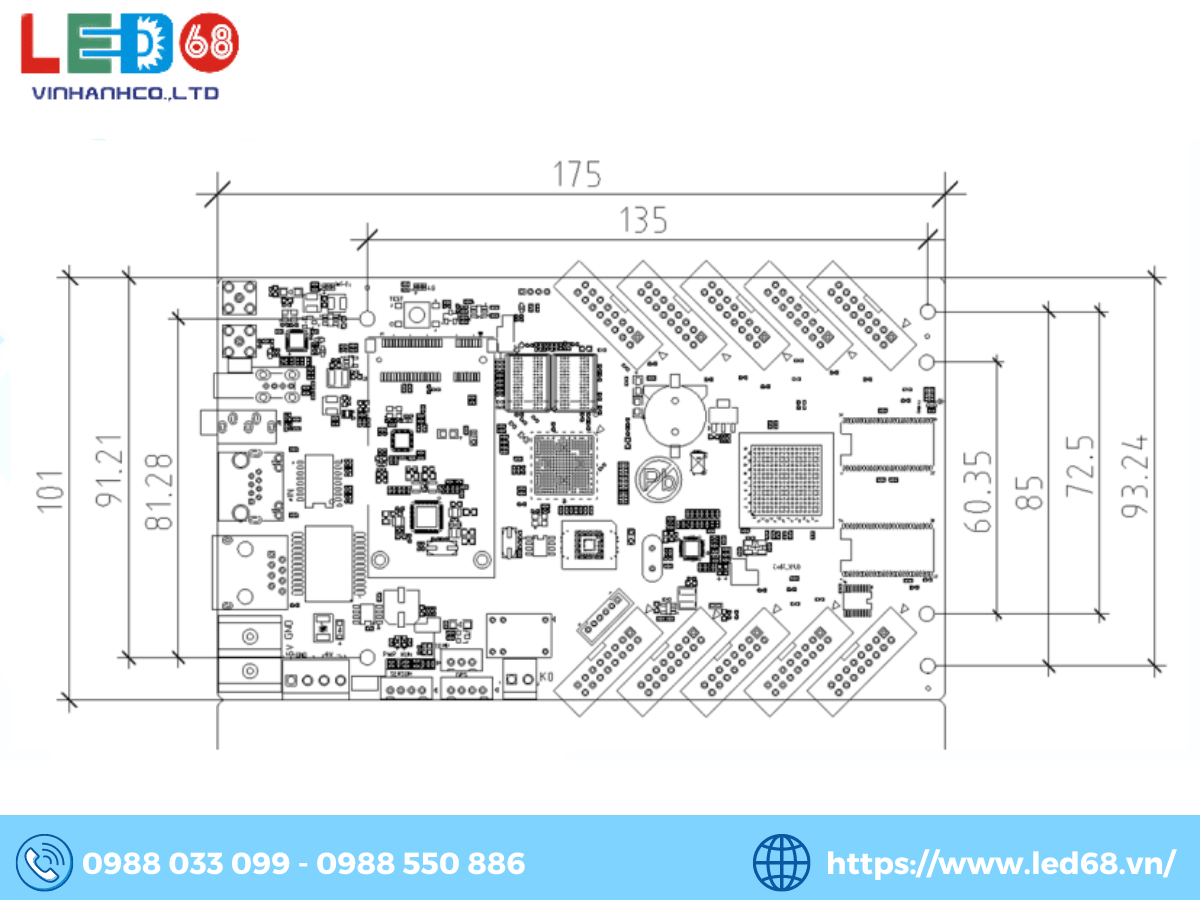

Bản vẽ kích thước của Huidu HD-C16c
Thông số về điều kiện hoạt động của HD-C16c
| Thông số |
Tối thiểu |
Tiêu chuẩn |
Tối đa |
| Điện áp định mức (V) |
4.2 |
5.0 |
5.5 |
| Nhiệt độ lưu trữ (℃) |
-40 |
25 |
105 |
| Nhiệt độ môi trường làm việc (℃) |
-40 |
25 |
80 |
| Độ ẩm môi trường làm việc (%) |
0.0 |
30 |
95 |
| Chứng nhận |
CE, FCC, RoHS |
Một số lưu ý khi sử dụng card HD C16C
- Để đảm bảo rằng card điều khiển được lưu trữ trong quá trình hoạt động bình thường, hãy đảm bảo rằng pin trên thẻ điều khiển không bị lỏng.
- Để đảm bảo hoạt động ổn định dài hạn của hệ thống, hãy cố gắng sử dụng điện áp nguồn tiêu chuẩn 5V.
