Đầu xử lý hình ảnh VP9001 LISTEN

Giới thiệu và hướng dẫn sử dụng VP9001

VP9001 là bộ xử lý video hiệu suất cao của Listen Vision, có 2*DVI, 4*HDMI, 1*VGA, 2*CVBS, 1*USB đầu vào, 1*Audio đầu vào và 4*DVI, 4*DVI sao lưu và 1*Audio đầu ra, 1*DVI vòng lặp. Nó hỗ trợ tối đa 4 cửa sổ đầu ra và lên tới 1,06 triệu pixel để hiển thị hoàn hảo.

Tính năng:

  1. Tối đa 10,60 triệu pixel với chiều rộng lên tới 15.840 và chiều cao lên tới 8.000
  2. Tùy chỉnh độ phân giải đầu ra với chiều rộng lên tới 3.960 và chiều cao lên tới 2.000
  3. Đầu ra nối 4*DVI. Mỗi đầu ra bao gồm 2 đầu ra DVI trùng lặp.
  4. Hỗ trợ 4 cửa sổ nối theo cả chiều ngang và chiều dọc và hỗ trợ chế độ DUB-OUT
  5. Hỗ trợ ghép nối hoàn hảo màn hình giữa các kích thước và pixel khác nhau
  6. Hỗ trợ hiển thị 4 cửa sổ và gọi nhiều mẫu; một khóa để nối và một khóa để bắt đầu hình ảnh
  7. Giao diện đầu vào phong phú có thể được chuyển đổi tự do như các mẫu có thể sử dụng
  8. Có đầu vào/đầu ra của âm thanh, đồng bộ chuyển đổi âm thanh và video
  9. Phần mềm máy tính điều khiển và kết nối với bảng điều khiển hỗ trợ truyền thông và mạng RS232

1

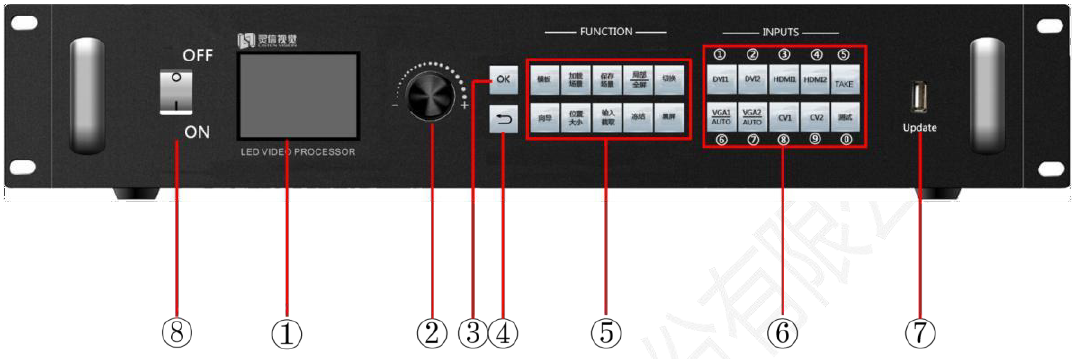

Bảng điều khiển

2

Núm điều khiển: Nhấn núm có nghĩa là ENTER hoặc OK. Xoay núm đại diện cho lựa chọn hoặc điều chỉnh.

3

Nút OK: OK nghĩa là Enter hoặc là OK

4

Nút RETURN: Nhấn để trở lại Menu trước đó

5

Chức năng: 10 khóa chức năng, mẫu, tải, lưu, một phần/đầy đủ, chuyển đổi, hướng dẫn, kích thước, đầu vào/cắt, đóng băng, màu đen.

6

Giao diện đầu vào: 9 giao diện đầu vào, 2*DVI, 4*HDMI, 1*VGA, 2*CVBS, 1*USB đầu vào.

7

Cập nhật: Giao diện USB cập nhật

8

Công tắc nguồn

9

1 cổng RS485 1000M

10

2 cổng RS232

11

1 cổng RS485

 g

1

RS232: Máy tính chủ hoặc giao diện điều khiển trung tâm.

2

RJ45: Máy tính chủ hoặc giao diện điều khiển trung tâm.

3

Giao diện đầu vào video USB

4

Giao diện đầu vào/đầu ra Analog

5

Giao diện đầu vào: 1*VGA2*DVI4*HDMI2*CVBS

6

Giao diện USB: Giao diện máy tính chủ

7

Giao diện đầu ra: 8*DVI

Thông số kỹ thuật:

Đầu vào video DVI:

Số lượng

2

Kiểu giao diện

DVI-I

Tín hiệu tiêu chuẩn

DVI1.0, Độ tương thích HDMI1.3 giảm

Giải pháp

VESA tiêu chuẩn, PC đến 1920x1200



Đầu vào video HDMI:

Số lượng

2

Kiểu giao diện

HDMI-A

Tín hiệu tiêu chuẩn

Độ tương thích HDMI1.3 giảm

Giải pháp

VESA tiêu chuẩn, PC đến 1920x1200



Đầu vào video VGA:

Số lượng

2

Kiểu giao diện

DB15

Tín hiệu tiêu chuẩn

- R, G, B, Hsync, Vsync: 0 to1Vpp ± 3dB (0.7V đồng bộ hóa video + 0,3v)
- 75 ohm cấp độ đen: 300mV, Đồng bộ hóa: 0V

Giải pháp

VESA tiêu chuẩn, PC đến 1920x1200



Đầu vào video CVBS:

Số lượng

2

Kiểu giao diện

BNC

Tín hiệu tiêu chuẩn

- R, G, B, Hsync, Vsync: 0 to1Vpp ± 3dB (0.7V đồng bộ hóa video + 0,3v)
- 75 ohm cấp độ đen: 300mV, Đồng bộ hóa: 0V

Giải pháp

VESA tiêu chuẩn, 480i, 576i



Đầu vào video USB:

Số lượng

1

Kiểu giao diện

USB Type A

Tín hiệu tiêu chuẩn

Tín hiệu phân biệt USB

Giải pháp

720p/1080p



Đầu vào Audio:

Số lượng

1

Kiểu giao diện

Giao diện âm thanh 3,5mm

Tín hiệu tiêu chuẩn

Âm thanh Analog



Đầu ra Audio:

Số lượng

1

Kiểu giao diện

Giao diện âm thanh 3,5mm

Tín hiệu tiêu chuẩn

Âm thanh Analog



Đầu ra video DVI:

Số lượng

4xDVI + 4xDVI sao lưu

Kiểu giao diện

DVI-I, DB15

Tín hiệu tiêu chuẩn

Tiêu chuẩn DVI: DVI1.0

Độ phân giải

800×600@60Hz, 1024×768@60Hz, 1280×720@60Hz, 1280×1024@60Hz, 1440×900@60Hz, 1600×1200@60Hz, 1680×1050@60Hz, 1920×1080@60Hz, 1920×1200@60Hz, 1024×1920@60Hz, 1536×1536@60Hz, 2048×640@60Hz, 2048×1152@60Hz, 2304×1152@60Hz, Tùy chỉnh độ phân giải.



Thông số chung:

Kích thước (mm)

483*314*89 (dài*rộng*cao)

Điện áp

100VAC – 240VAC 50/60Hz

Công suất tối đa

35W

Nhiệt độ

0°C - 45°C

Độ ẩm

10% - 90%

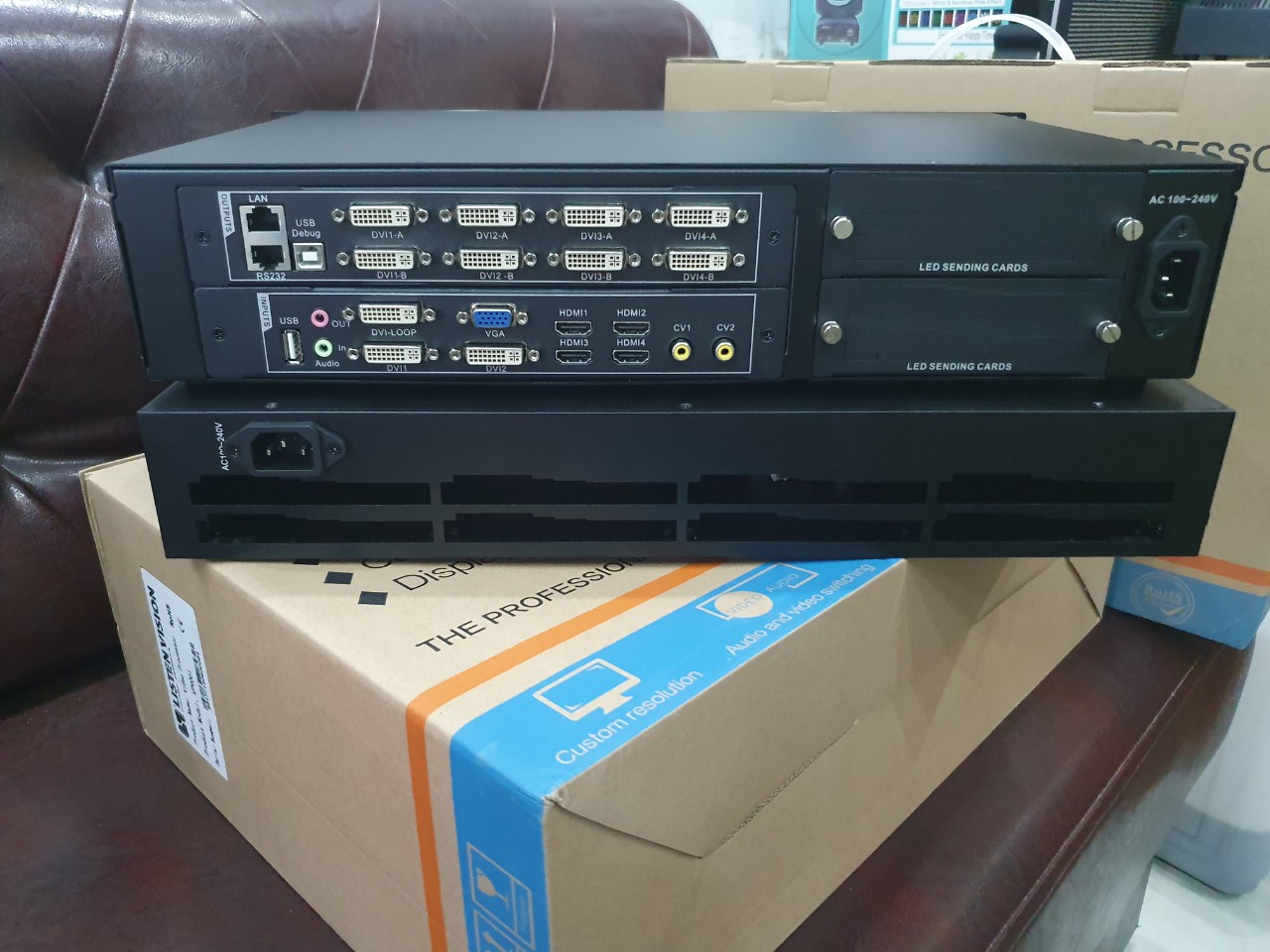

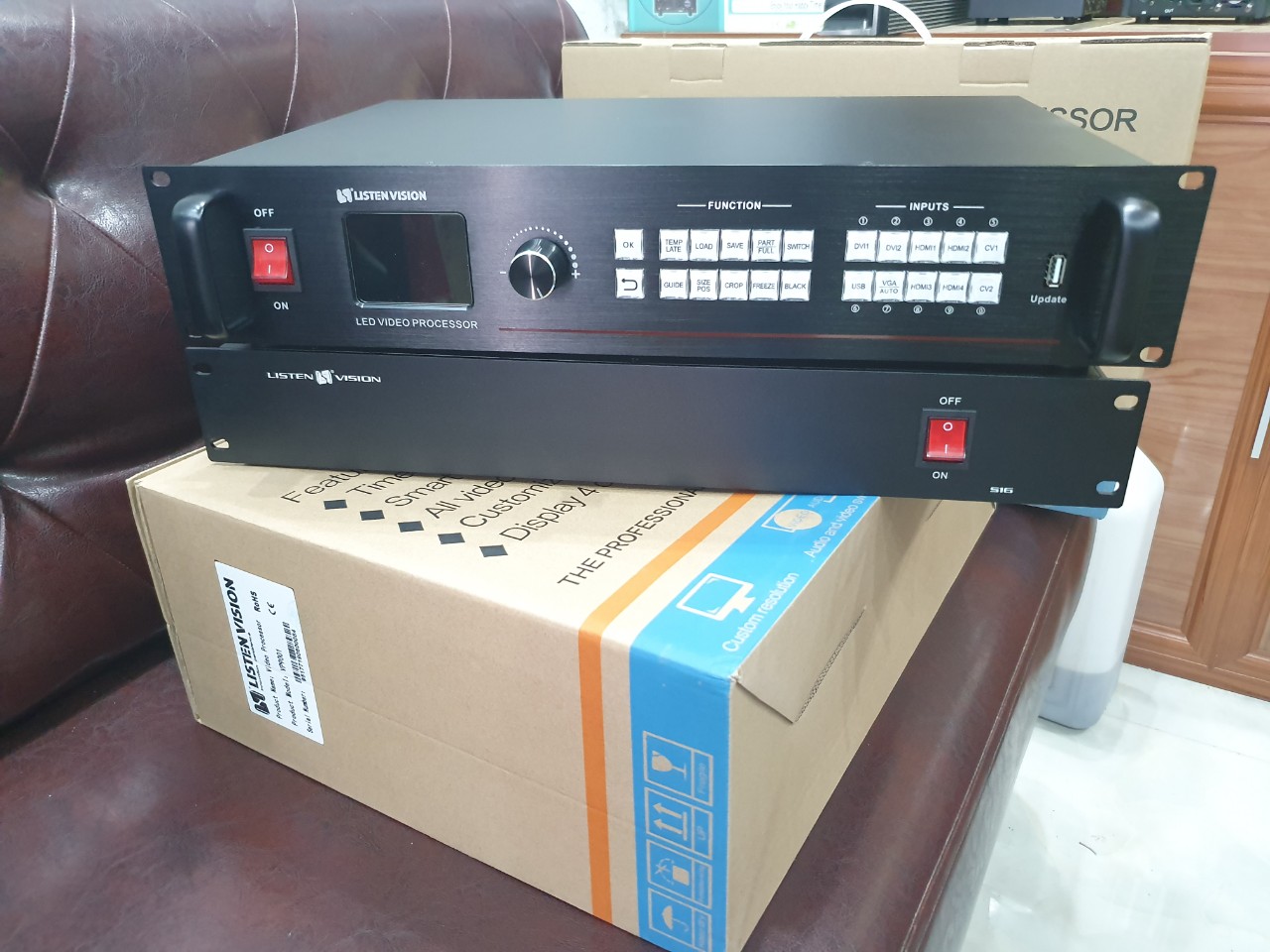

Hình ảnh thực tế
