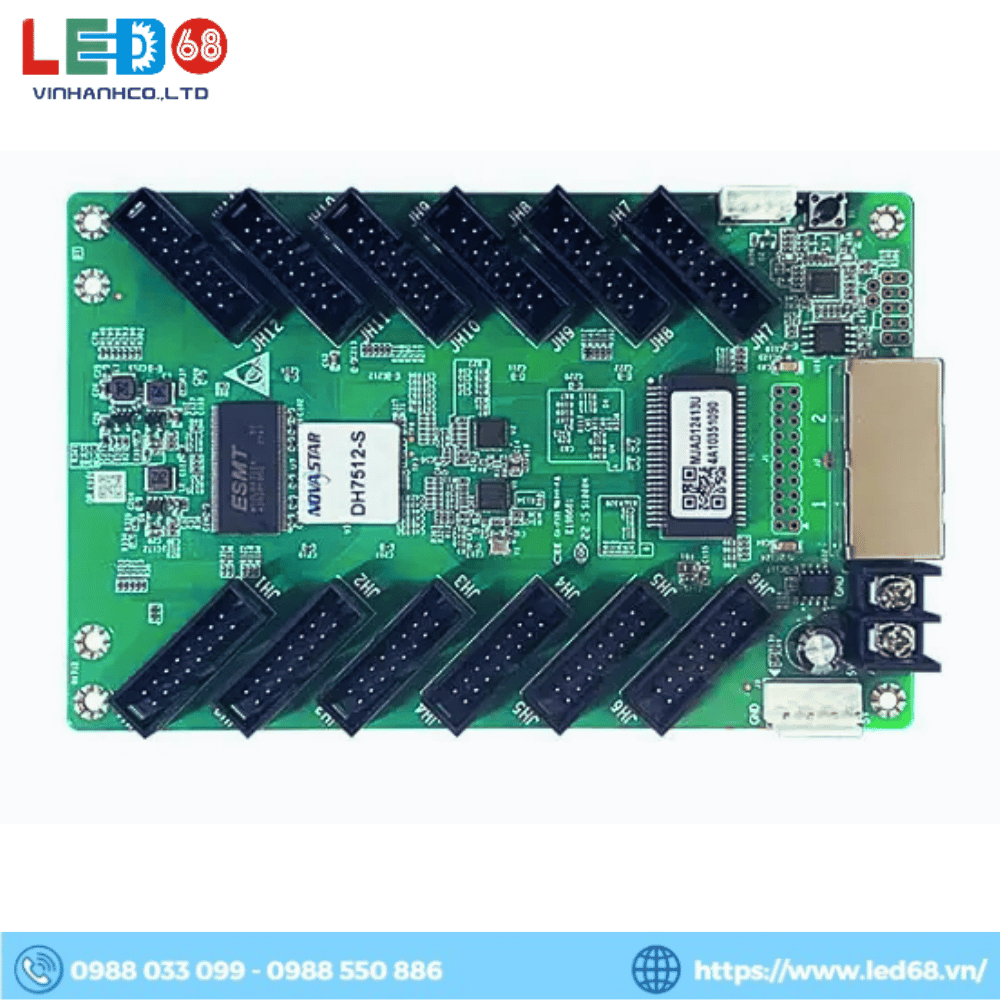

DH7512-S là một card thu tổng quát được phát triển bởi Công ty Công nghệ Xi'an NovaStar. Đây là loại card thu được các nhà quảng cáo vô cùng ưa chuộng. Cùng LED68 tìm hiểu chi tiết!
Hỗ trợ độ phân giải lên đến 512×384@60Hz
Hỗ trợ các chức năng đa dạng như hiệu chuẩn độ sáng và màu sắc ở mức pixel, điều chỉnh nhanh các đường viền sáng hoặc tối, 3D, điều chỉnh gamma riêng lẻ cho RGB và xoay hình ảnh theo bước 90°, DH7512-S có thể cải thiện đáng kể hiệu ứng hiển thị và trải nghiệm người dùng.
DH7512-S sử dụng 12 kết nối HUB75E tiêu chuẩn để giao tiếp và hỗ trợ lên đến 24 nhóm dữ liệu RGB song song.
Khi thiết kế phần cứng và phần mềm của DH7512-S, việc thiết lập, vận hành và bảo dưỡng trên hiện trường đều được xem xét, cho phép việc thiết lập dễ dàng hơn, vận hành ổn định hơn và bảo dưỡng hiệu quả hơn.
| Thuộc tính | Thông số |
|---|---|
| Độ phân giải tối đa | 512×384@60Hz |
| Điện áp đầu vào | DC 3.8 V đến 5.5 V |
| Dòng điện định mức | 0.6 A |
| Công suất tiêu thụ định mức | 3.0 W |
| Môi trường vận hành | |
| Nhiệt độ | –20°C đến +70°C |
| Độ ẩm | 10% RH đến 90% RH, không ngưng tụ |
| Môi trường lưu trữ | |
| Nhiệt độ | –25°C đến +125°C |
| Độ ẩm | 0% RH đến 95% RH, không ngưng tụ |
| Thông số vật lý | |
| Kích thước | 70.0 mm × 45.0 mm × 8.0 mm |
| Trọng lượng tịnh | 16.2 g |
RoHS, EMC Class A
Làm việc với hệ thống hiệu chuẩn chính xác cao của NovaStar để hiệu chuẩn độ sáng và màu sắc của từng pixel, loại bỏ hiệu quả sự khác biệt về độ sáng và màu sắc, và cho phép đồng nhất độ sáng cao và đồng nhất màu sắc.
Các đường viền sáng hoặc tối do ghép nối các module và tủ có thể được điều chỉnh để cải thiện trải nghiệm thị giác. Việc điều chỉnh có thể được thực hiện một cách dễ dàng và có hiệu lực ngay lập tức.
Làm việc với card phát hỗ trợ chức năng 3D, card thu hỗ trợ đầu ra hình ảnh 3D.
Làm việc với NovaLCT (Phiên bản 5.2.0 trở lên) và bộ điều khiển hỗ trợ chức năng này, card thu hỗ trợ điều chỉnh riêng lẻ gamma của màu đỏ, gamma của màu xanh lá cây và gamma của màu xanh lam, có thể hiệu quả kiểm soát sự không đồng đều hình ảnh ở điều kiện mức xám thấp và lệch cân bằng trắng, cho phép một hình ảnh thực tế hơn.
Hình ảnh hiển thị có thể được thiết lập để xoay theo bội số của 90° (0°/90°/180°/270°).
Các cabinet có thể hiển thị số card thu và thông tin cổng Ethernet, cho phép người dùng dễ dàng lấy thông tin về vị trí và cấu trúc kết nối của các card thu
Hình ảnh hiển thị trên màn hình khi khởi động, hoặc hiển thị khi cáp Ethernet bị ngắt kết nối hoặc không có tín hiệu video có thể được tùy chỉnh.
Nhiệt độ và điện áp của card thu có thể được giám sát mà không cần sử dụng các thiết bị phụ trợ.
Mô-đun LCD của cabinet có thể hiển thị nhiệt độ, điện áp, thời gian chạy của mỗi lần và tổng thời gian chạy của card thu
Chất lượng giao tiếp cổng Ethernet của card thu có thể được giám sát và số lượng gói tin bị lỗi có thể được ghi lại để giúp khắc phục các vấn đề giao tiếp mạng.
(Yêu cầu NovaLCT V5.2.0 hoặc phiên bản mới hơn)
Chương trình firmware của card thu có thể được đọc lại và lưu trữ vào máy tính cục bộ.
(Yêu cầu NovaLCT V5.2.0 hoặc phiên bản mới hơn)
Các thông số cấu hình của card thu có thể được đọc lại và lưu trữ vào máy tính cục bộ.
Card thu và thẻ gửi hình thành một vòng lặp qua các kết nối dây chính và dự phòng. Nếu xảy ra lỗi tại một vị trí nào đó của các dây, màn hình vẫn có thể hiển thị hình ảnh một cách bình thường.

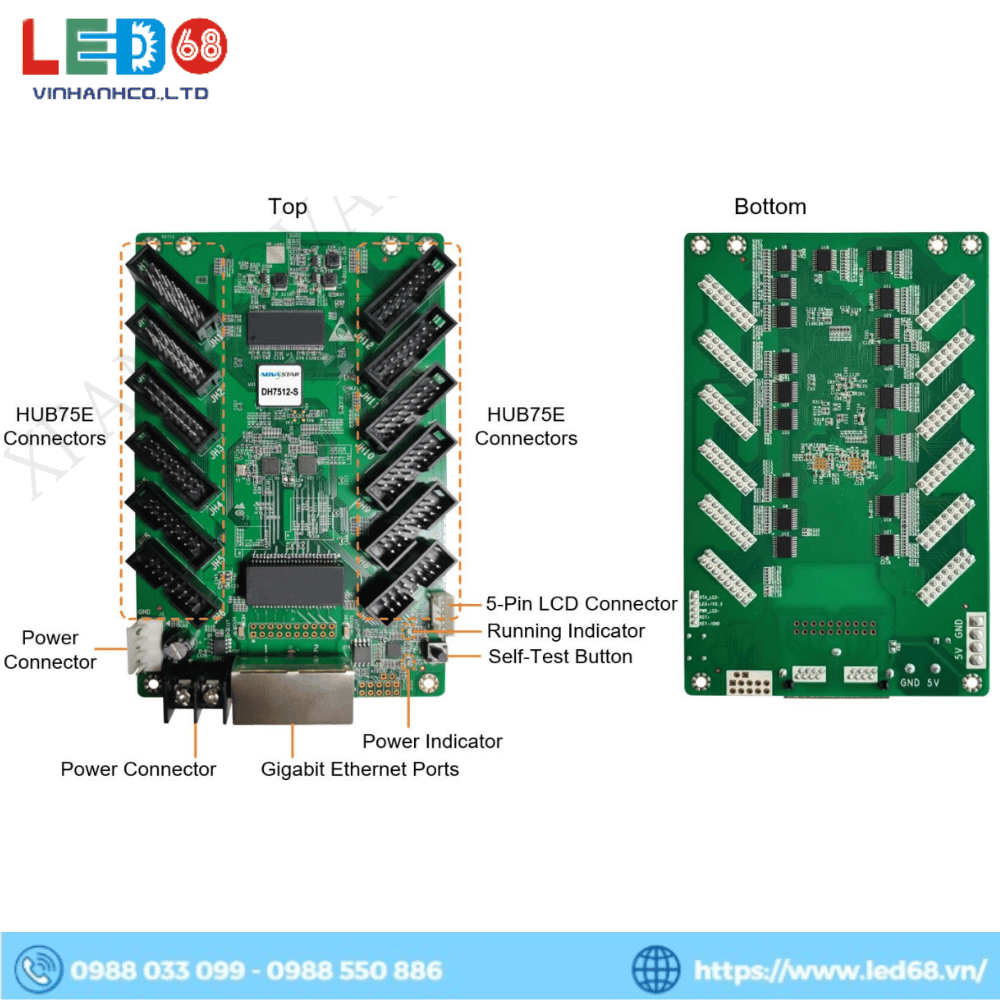

| HUB75E Connectors | Kết nối với module. |
| Power Connector | Kết nối với nguồn điện đầu vào. Có thể chọn bất kỳ trong hai cổng. |

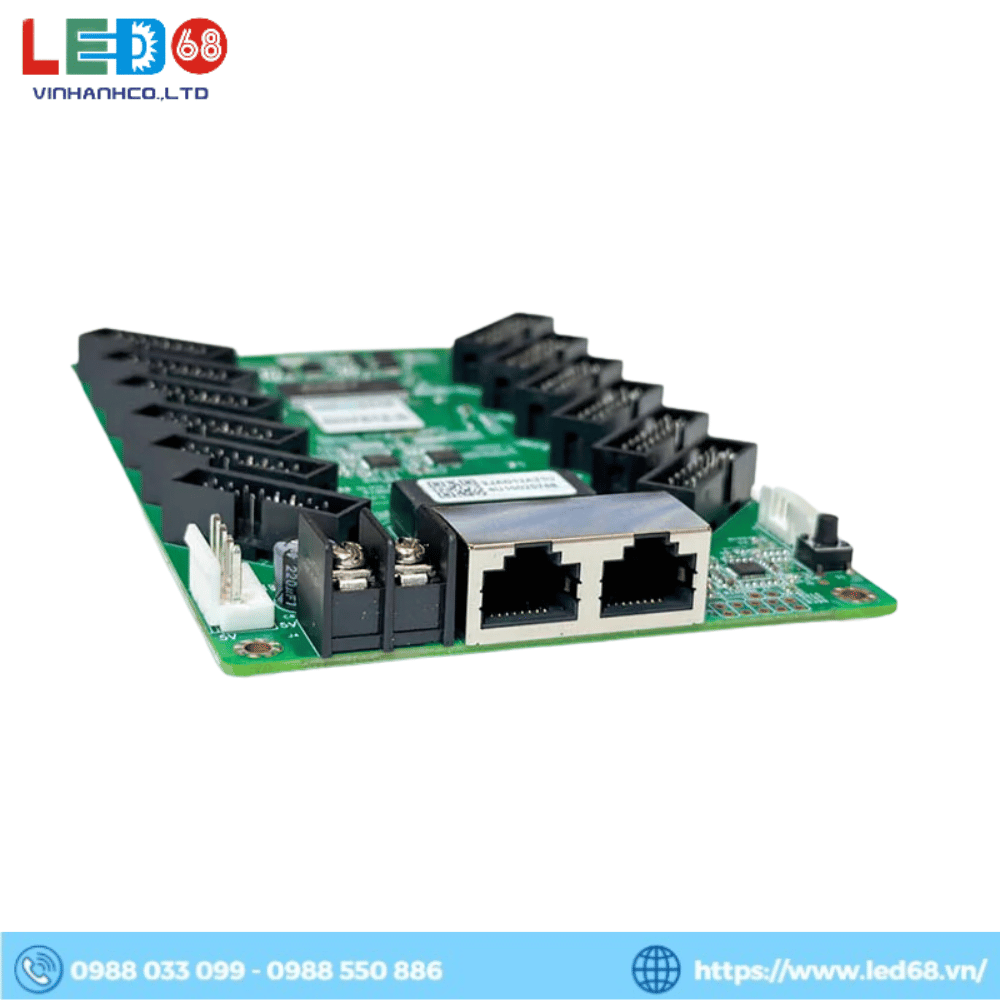

| Gigabit Ethernet Ports | Kết nối với thẻ gửi, và kết nối daisy chain với các card thu khác. Mỗi cổng có thể được sử dụng làm đầu vào hoặc đầu ra. |
| Self-Test Button | Thiết lập mẫu kiểm tra. Sau khi cáp Ethernet bị ngắt kết nối, nhấn nút hai lần và mẫu kiểm tra sẽ được hiển thị trên màn hình. Nhấn nút một lần nữa để chuyển đổi mẫu. |
| 5-Pin LCD Connector | Kết nối với màn hình LCD. |
| Indicator | Màu | Tình trạng | Mô tả |
|---|---|---|---|
| Đèn chỉ thị hoạt động | Xanh | Nhấp nháy mỗi 1s | Card hoạt động bình thường. Kết nối cáp Ethernet bình thường, và đầu vào nguồn video có sẵn. |
| Nhấp nháy mỗi 3s | Kết nối cáp Ethernet không bình thường. | ||
| Nhấp nháy 3 lần mỗi 0.5s | Kết nối cáp Ethernet bình thường, nhưng không có đầu vào nguồn video. | ||
| Nhấp nháy mỗi 0.2s | Card thu không thể tải chương trình trong khu vực ứng dụng và đang sử dụng chương trình dự phòng. | ||
| Nhấp nháy 8 lần mỗi 0.5s | Đã xảy ra chuyển đổi dự phòng trên cổng Ethernet và hiệu quả sao lưu vòng lặp đã được thực hiện. | ||
| Đèn chỉ thị nguồn | Đỏ | Luôn sáng | Nguồn cung cấp điện bình thường. |
