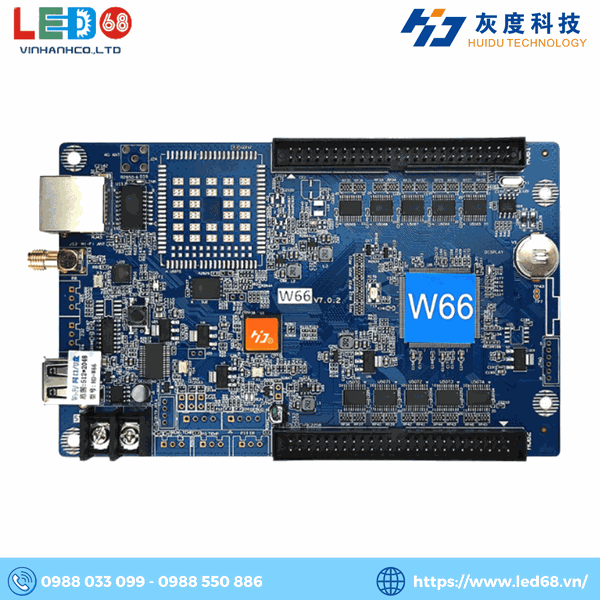

Mạch điều khiển LED ma trận wifi HD-W66 của Shenzhen Huidu Technology Co., Ltd là một giải pháp tiên tiến cho việc điều khiển màn hình LED ma trận. Với khả năng cập nhật chương trình thông qua kết nối Wi-Fi, cổng USB và nhiều tính năng nổi bật khác, HD-W66 mang lại nhiều lợi ích cho người dùng trong việc triển khai và quản lý các biển quảng cáo LED lớn và phức tạp. Dưới đây là một đánh giá khái quát về các đặc điểm nổi bật của sản phẩm này
Đặc điểm nổi bật HD-W66
Card HD-W66 là thẻ điều khiển Wi-Fi, cập nhật chương trình bằng kết nối Wi-Fi, nó có cổng USB, cũng có thể sử dụng đĩa U để cập nhật chương trình. Chi phí thấp, hiệu quả, giao diện phần mềm đơn giản, dễ vận hành, hiển thị thông tin tốt hơn, hiệu ứng tốt, hỗ trợ nhiều loại hiển thị đơn màu.
Mạch điều khiển HD - W66 sử dụng cho các loại module LED ma trận 1 màu, 3 màu, full màu như P10, P5,P4,...... ứng dụng cho các loại biển quảng cáo với các ưu điểm như:
- Khả năng quản lý điểm ảnh lớn, thích hợp cho các loại biển quảng cáo có kích thước lớn:
- Màu đơn: 2048 * 512
- Màu kép: 1024 * 512
- Ba màu: 1344 * 256
- Đa dạng khả năng kết nối, thuận tiện cho việc lập trình sử dụng:
- Wi-Fi: Kết nối không dây tiện lợi, phạm vi 20-35 mét không có tường.
- USB (U-disk): Cập nhật chương trình dễ dàng qua cổng USB.
- Ethernet: Kết nối mạng LAN cho việc truyền tải dữ liệu nhanh chóng.
- Serial: Kết nối nối tiếp cho các tùy chọn giao tiếp bổ sung.
- Phần mềm HD 2018 giao diện dễ sử dụng tương thích với mọi loại mạch điều khiển.
- Ứng dụng LED ART trên điện thoại giúp các bạn có thể thay đổi linh hoạt chương trình nhanh chóng bằng Điện thoại thông minh.

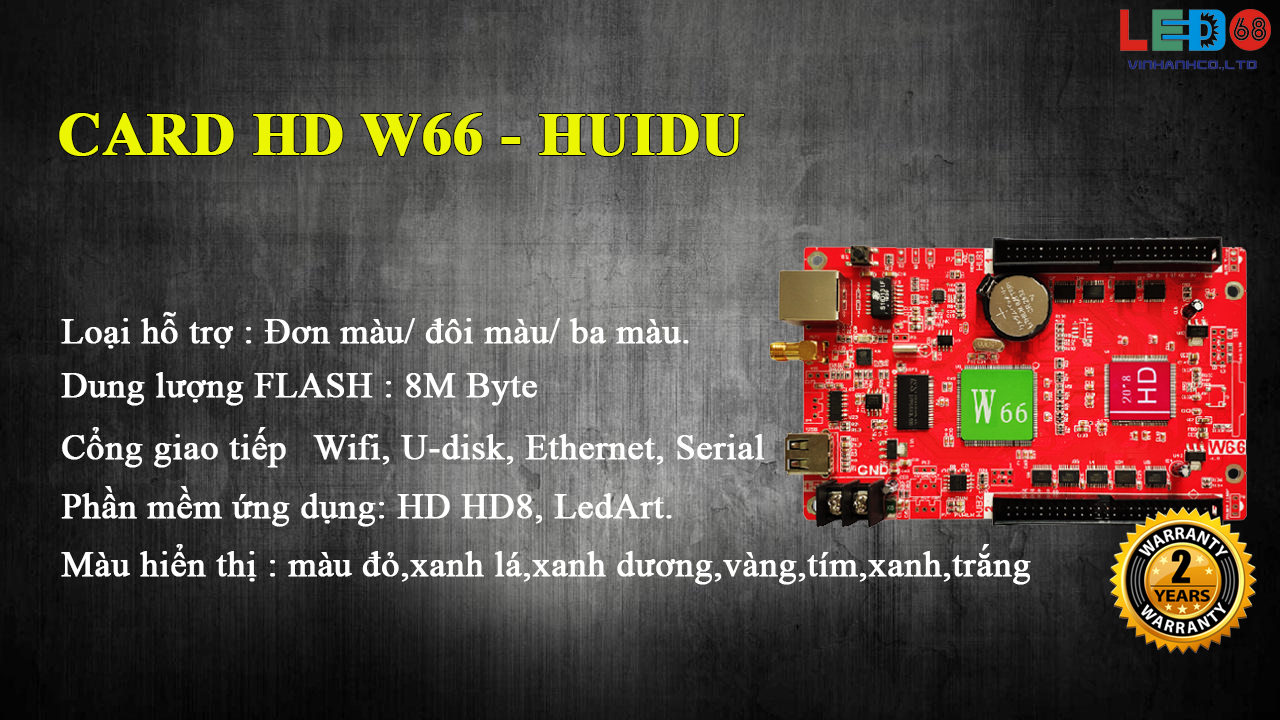

Thông số kỹ thuật chi tiết HD-W66
| Nội dung |
Thông số |
| Loại Module hỗ trợ |
Đơn màu/đôi màu/ba màu |
| Phạm vi điều khiển |
- Đơn màu: 2048*512
- Đôi màu: 1024*512
- Ba màu: 1344*256 |
| Dung lượng FLASH |
8M Byte |
| Cổng giao tiếp |
Wifi, U-disk, Ethernet, Serial |
| Màu hỗ trợ |
Thể hiển thị màu đỏ, xanh lá cây, xanh dương, vàng, tím, xanh, trắng |
| Số lượng chương trình |
1000 chương trình, có thể thể hiện theo thời gian hoặc bằng nút nhấn |
| Số lượng khu vực |
20 khu vực riêng biệt có hiệu ứng và đường viền |
| Hiển thị |
Văn bản, Ảnh, Chữ 3D, Hoạt hình, Excel, Nhiệt độ, Độ ẩm, Thời gian, Bộ đếm, Lịch âm |
| Hiệu ứng hiển thị |
1. Chữ, hình ảnh, thời gian, bộ đếm thời gian, nhiệt độ, độ ẩm
2. Chức năng đường viền, tùy chỉnh đường viền.
3. Một loạt các màn hình động.
4. Hơn 40 loại hiệu ứng chữ.
5. Hỗ trợ cho các nhân vật hoạt hình đơn giản
6. Hỗ trợ cho phông chữ phác thảo, đường viền phông và các cài đặt phông chữ khác
7. Hỗ trợ cho cài đặt nền văn bản khu vực
8. Hỗ trợ biểu mẫu Excel để thêm vào trực tiếp |
| Chức năng đồng hồ |
1. Hỗ trợ Đồng hồ kỹ thuật số / Đồng hồ quay số / Giờ âm lịch
2. Bộ đếm lên / Đếm xuống, Nút đếm ngược
3. Phông chữ, kích thước, màu sắc và vị trí có thể được đặt tự do
4. Hỗ trợ nhiều múi giờ |
| Thiết bị mở rộng |
Chức năng từ xa, nhiệt độ, độ ẩm, độ sáng, cảm biến v.v... |
| Tự động lựa chọn màn hình |
Hỗ trợ hẹn giờ máy tính. |
| Điều chỉnh độ sáng |
Hỗ trợ 3 chế độ điều chỉnh độ sáng. |
Ứng dụng thực tiễn của HD-W66
Card điều khiển HD-W66 được sử dụng rộng rãi trong nhiều ứng dụng như:
- Màn hình biểu ngữ LED: Cho phép hiển thị các thông điệp quảng cáo động và sáng tạo.
- Biển hiệu cửa hàng: Tăng khả năng thu hút khách hàng với các hiệu ứng hiển thị đa dạng.
- Màn hình thông báo ngân hàng: Cung cấp thông tin cập nhật liên tục và rõ ràng.
- Màn hình thông tin cộng đồng: Hiển thị thông tin công cộng như thời tiết, lịch, sự kiện.
Chú thích các vị trí giao diện HD-W66
- Cổng nguồn, kết nối nguồn cung cấp 5V
- Cổng USB, cập nhật chương trình qua USB
- Cổng giao tiếp nối tiếp
- Kết nối máy tính qua Wi-Fi để gửi thông số và chương trình
- Cổng LAN, kết nối máy tính qua Ethernet để gửi thông số và chương trình
- Nút kiểm tra, nhấn để chuyển đổi trạng thái kiểm tra màn hình
- S2, Kết nối công tắc chuyển đổi, chuyển sang chương trình tiếp theo, bắt đầu hẹn giờ, tăng đếm. S3, Kết nối công tắc chuyển đổi, chuyển đổi sang chương trình trước, đặt lại hẹn giờ, đếm ngược. S4, Kết nối công tắc chuyển đổi, điều khiển chương trình, tạm dừng hẹn giờ, đặt lại đếm
- P7, Kết nối cảm biến độ sáng
- P12, Kết nối cảm biến PM2.5 hoặc mô-đun sửa thời gian GPS
- 50*HUB, kết nối màn hình
- Kết nối IR, bằng điều khiển từ xa
- P5, Kết nối cảm biến nhiệt độ/độ ẩm
- Cổng nhiệt độ và độ ẩm
Một số lưu ý khi sử dụng card HD-W66
- Để đảm bảo rằng card điều khiển được lưu trữ trong quá trình hoạt động bình thường, hãy đảm bảo rằng pin trên thẻ điều khiển không bị lỏng.
- Để đảm bảo hoạt động ổn định dài hạn của hệ thống, hãy cố gắng sử dụng điện áp nguồn tiêu chuẩn 5V.
- Nếu có bất cứ thắc mắc nào, hãy liên hệ tới cho nhà phân phối chính hãng của sản phẩm
LED68 - Nhà phân phối card HD-W66 chính hãng
HD-W66 là mạch điều khiển led ma trận full màu mang lại một giải pháp hiệu quả và linh hoạt cho việc điều khiển các màn hình LED ma trận với kích thước lớn. Với khả năng kết nối đa dạng, hỗ trợ nhiều loại nội dung hiển thị và tính năng mở rộng phong phú, HD-W66 là một lựa chọn lý tưởng cho các ứng dụng quảng cáo và thông tin công cộng.
