Novastar VC4 là bộ xử lý hình ảnh màn hình LED dễ vận hành. Được tích hợp các loại cổng vào đầu vào độ phân giải cao khác nhau và kết hợp các công nghệ điều khiển màn hình LED chuyên nghiệp và khả năng xử lý video, giúp việc lắp đặt trên hiện trường trở nên dễ dàng hơn. Thiết kế với vỏ bọc công nghiệp, VC4 thích hợp cho môi trường vận hành phức tạp và có thể được sử dụng rộng rãi trong các ứng dụng như trung tâm mua sắm, khách sạn, triển lãm và các phòng truyền hình. Cùng LED68 tìm hiểu chi tiết sản phẩm

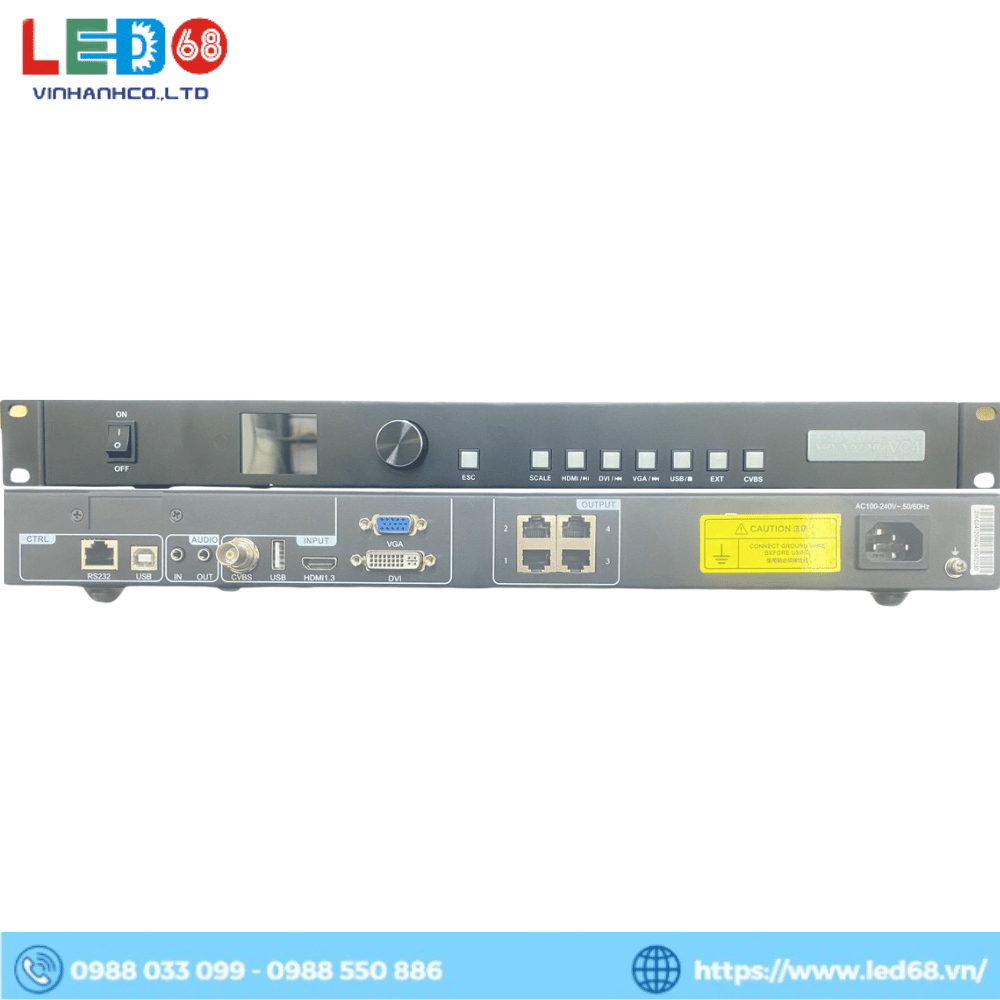

Giao diện bề ngoài và thông số chi tiết Novastar VC4
Mặt trước thiết bị
NO. |
Khu vực |
Chức năng |
1 |
Nút nguồn |
Bật hoặc tắt thiết bị. |
2 |
Màn hình LCD |
Hiển thị trạng thái hiện tại của thiết bị và menu cài đặt. |
3 |
Núm vặn |
- Xoay núm để chọn một mục trong menu hoặc điều chỉnh giá trị tham số.
- Nhấn núm để xác nhận cài đặt hoặc hoạt động. |
4 |
Nút ESC |
Thoát khỏi menu hiện tại hoặc hủy một hoạt động. |
5 |
Nút SCALE |
Một nút tắt cho chức năng toàn màn hình. Nhấn nút để lớp có độ ưu tiên thấp nhất lấp đầy toàn bộ màn hình. |
6 |
Nút nguồn đầu vào |
Mô tả cho các nút nguồn đầu vào:
- HDMI: Nút nguồn đầu vào HDMI. Khi bạn phát các tệp đa phương tiện được lưu trữ trong ổ USB, nút này được sử dụng để tạm dừng hoặc phát các tệp.
- DVI: Nút nguồn đầu vào DVI. Khi bạn phát các tệp đa phương tiện được lưu trữ trong ổ USB, nút này được sử dụng để phát tệp trước đó.
- VGA: Nút nguồn đầu vào VGA. Khi bạn phát các tệp đa phương tiện được lưu trữ trong ổ USB, nút này được sử dụng để phát tệp kế tiếp.
- USB: Nút dành riêng. Khi bạn phát các tệp đa phương tiện được lưu trữ trong ổ USB, nút này được sử dụng để dừng phát tệp.
- EXT: Nút dành riêng.
- CVBS: Nút nguồn đầu vào CVBS.
LED trạng thái
- Bật: Một tín hiệu đầu vào được truy cập và sử dụng.
- Nhấp nháy: Đầu nối đầu vào được sử dụng, nhưng không có tín hiệu đầu vào được truy cập.
- Tắt: Tín hiệu đầu vào không được sử dụng. |
Mặt sau thiết bị
Loại Kết nối |
Số Lượng |
Mô Tả |
DVI-D |
1 |
- Đầu vào video tiêu chuẩn VESA với độ phân giải 1920×1080@60Hz
- Hỗ trợ độ phân giải tùy chỉnh
- Hỗ trợ HDCP 1.4 và EDID 1.4
- Hỗ trợ tín hiệu nhập nhảy |
HDMI 1.3 |
1 |
- HDMI 1.3, tiêu chuẩn VESA
- Hỗ trợ đầu vào video 1920×1080@60Hz
- Hỗ trợ độ phân giải tùy chỉnh
- Hỗ trợ HDCP 1.4 và EDID 1.4
- Hỗ trợ tín hiệu nhập nhảy |
VGA |
1 |
- Độ phân giải đầu vào lên đến 1920x1080@60Hz, tương thích ngược |
CVBS |
1 |
- Đầu vào video tiêu chuẩn PAL/NTSC |
USB (Loại A) |
1 |
- Kết nối với ổ đĩa USB
- Hỗ trợ các tệp video 1080p@30fps
- Hệ thống tệp: NTFS, FAT32 và FAT16 (được hỗ trợ), exFAT (FAT64) (không được hỗ trợ)
- Định dạng hình ảnh được hỗ trợ: jpg, jpeg, png và bmp
- Mã hóa video được hỗ trợ: MPEG1/2, MPEG4, Sorenson H.263, H.263, H.264 (AVC1), H.265 (HEVC), RV30/40, Divx và Xvid
- Mã hóa âm thanh được hỗ trợ: MPEG1/2 Layer I, MPEG1/2 Layer II, MPEG1/2 Layer III, AAC-LC, VORBIS, PCM và FLAC |
AUDIO |
2 |
- Đầu vào và đầu ra âm thanh tương tự |
RJ45 (Ethernet) |
4 |
- 4 cổng đầu ra Ethernet
- Kết nối với các thẻ nhận.
- Khả năng tải tối đa: 2.6 triệu điểm ảnh
- Chiều rộng tối đa: 3840 điểm ảnh
- Chiều cao tối đa: 1920 điểm ảnh |
ETHERNET (RS232) |
1 |
- Kết nối với thiết bị kiểm soát trung tâm |
USB (Loại B) |
1 |
- Kết nối với PC kiểm soát để cập nhật chương trình hoặc gỡ lỗi |
Đặc điểm hiển thị của nguồn video đầu vào Novastar VC4
Tính năng nguồn video |
Cổng kết nối |
Độ sâu bit |
Độ phân giải tối đa |
HDMI 1.3 |
8 bit |
RGB4:4:4 |
1920×1080@60Hz |
YCbCr4:4:4 |
YCbCr4:2:2 |
YCbCr4:2:0 |
Không được hỗ trợ |
10 bit |
RGB4:4:4 |
1920×1080@60Hz |
YCbCr4:4:4 |
YCbCr4:2:2 |
YCbCr4:2:0 |
Không được hỗ trợ |
12 bit |
RGB4:4:4 |
Không được hỗ trợ |
YCbCr4:4:4 |
YCbCr4:2:2 |
YCbCr4:2:0 |
DVI |
8 bit |
RGB4:4:4 |
1920×1080@60Hz |

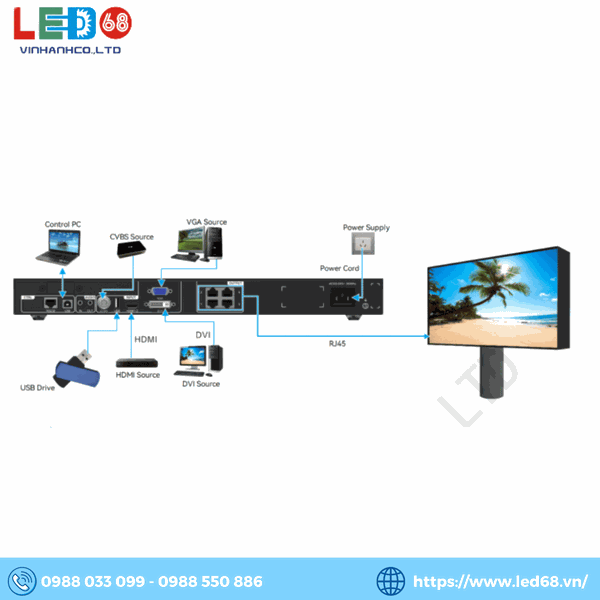

Sơ đồ kết nối - ứng dụng của Novastar VC4
Tổng quan về bộ xử lý hình ảnh Novastar VC4
Ưu điểm
- Đa dạng kết nối đầu vào cho sự linh hoạt.
- Hỗ trợ đa dạng các định dạng hình ảnh và video.
- Dễ dàng cài đặt và vận hành.
- Thiết kế chắc chắn, phù hợp với môi trường hoạt động khắc nghiệt.
Hạn chế
Không hỗ trợ độ sâu màu RGB 12bit
Chức năng - tiện ích
- Cấu hình nhanh chóng để dễ dàng cấu hình màn hình LED.
- Cho phép điều chỉnh vị trí và kích thước của các lớp, cũng như hỗ trợ cắt hình ảnh đầu vào.
- Hỗ trợ các độ phân giải tùy chỉnh và chuẩn của các cổng HDMI và DVI.
- Hỗ trợ lưu và tải tối đa 6 cài đặt trước do người dùng xác định.
Đặc điểm kỹ thuật chính
- Input: Bao gồm HDMI 1.3, DVI, VGA, CVBS và USB, cung cấp nhiều tùy chọn kết nối cho nguồn đầu vào.
- Output: 4 cổng Ethernet giúp kết nối trực tiếp với các thẻ nhận, với khả năng tải tối đa lên đến 2.6 triệu điểm ảnh và độ phân giải tối đa là 3840x1920.
- Control: Hỗ trợ kết nối Ethernet và USB để kết nối với máy tính điều khiển hoặc cập nhật
Có thể nói, Novastar VC4 là một bộ xử lý hình ảnh tiên tiến với các tính năng linh hoạt và dễ sử dụng, phù hợp cho việc điều khiển các màn hình LED trong nhiều ứng dụng khác nhau như trung tâm thương mại, triển lãm và studio truyền hình. Điều này làm cho nó trở thành một lựa chọn hấp dẫn cho các dự án đòi hỏi sự linh hoạt và hiệu suất cao.
